OSD中如何绘制不等距螺旋构造,现提供本人绘制的一种思路

本人因最近业务需要画一个不等距的螺旋构造物,发现OSD中的螺旋线没有这一项不等距功能。故研究了一下绘制方法。方法如下

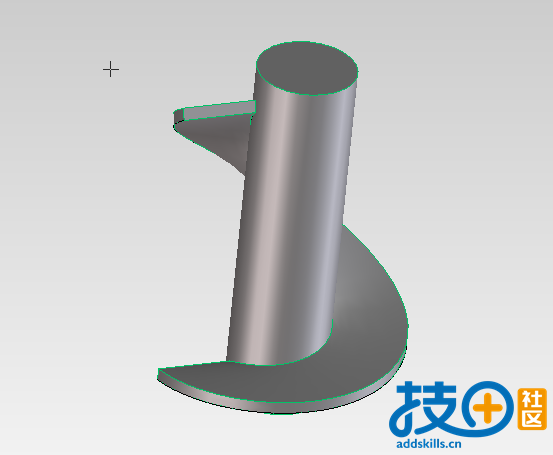

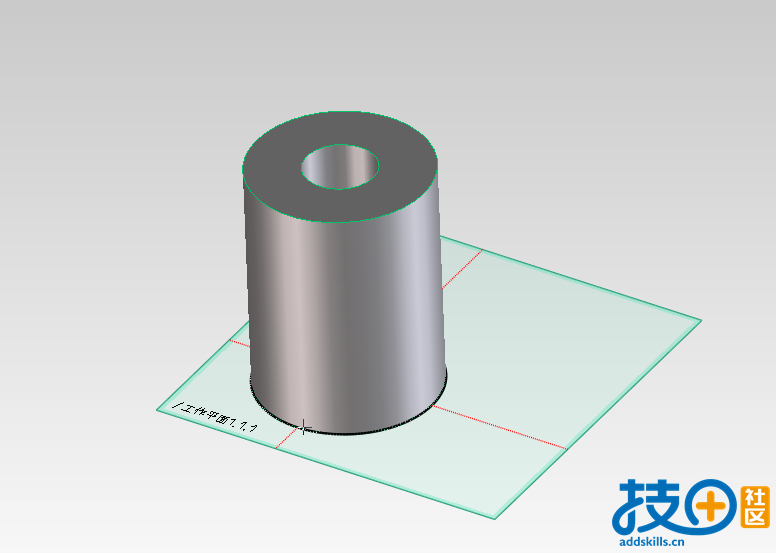

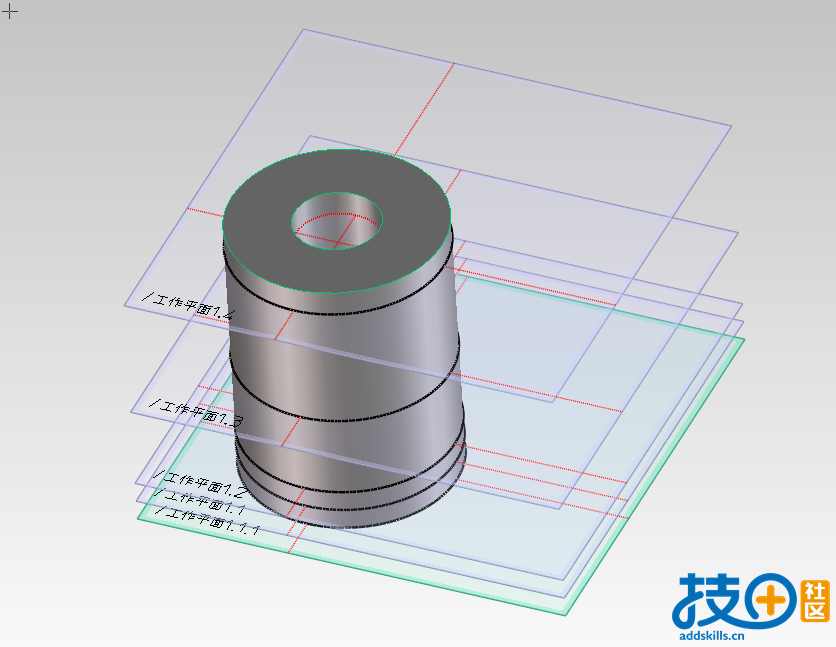

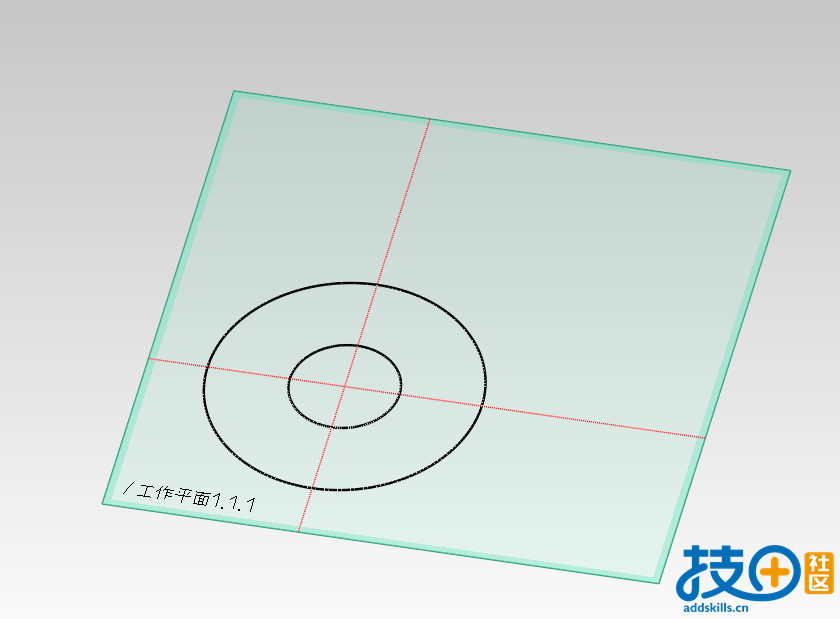

1.建立工作平面,并绘制自己所需的螺旋线外径⚪及内径 并生成实体

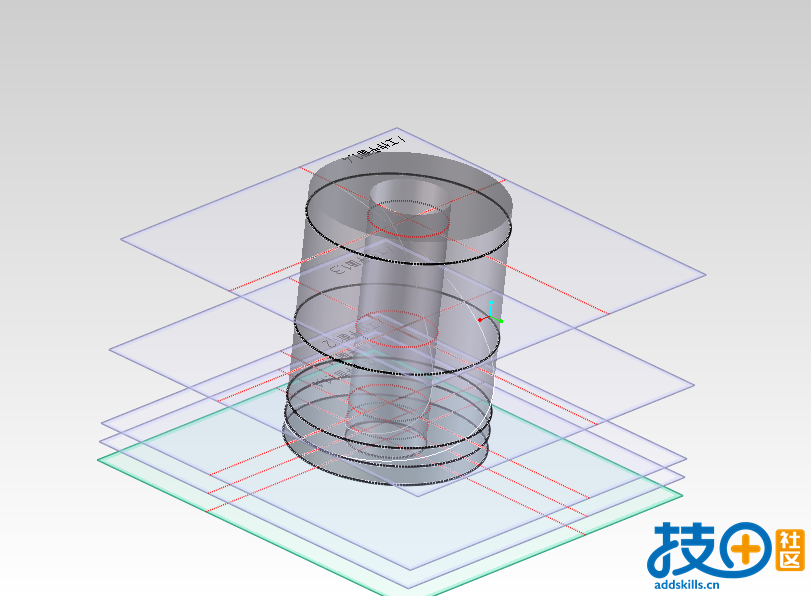

2.将工作平面复制,距离按自己需求逐一变更累加

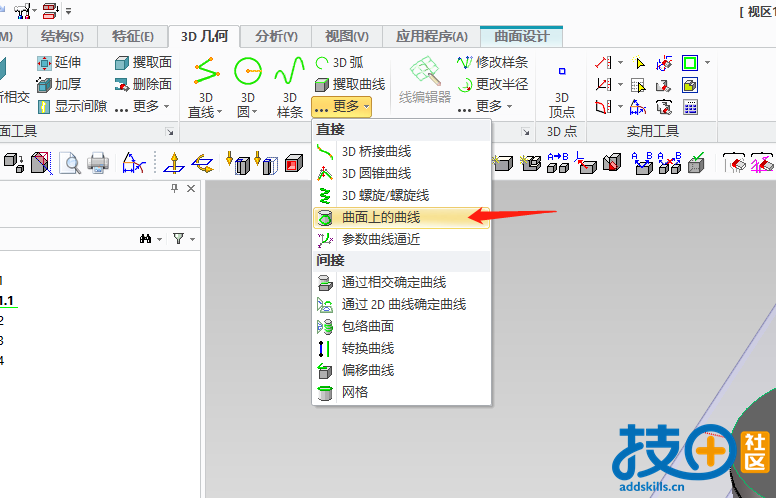

3.打开使用曲面曲线功能,依次点击实体面上相应的工作平面交点,生成曲线。

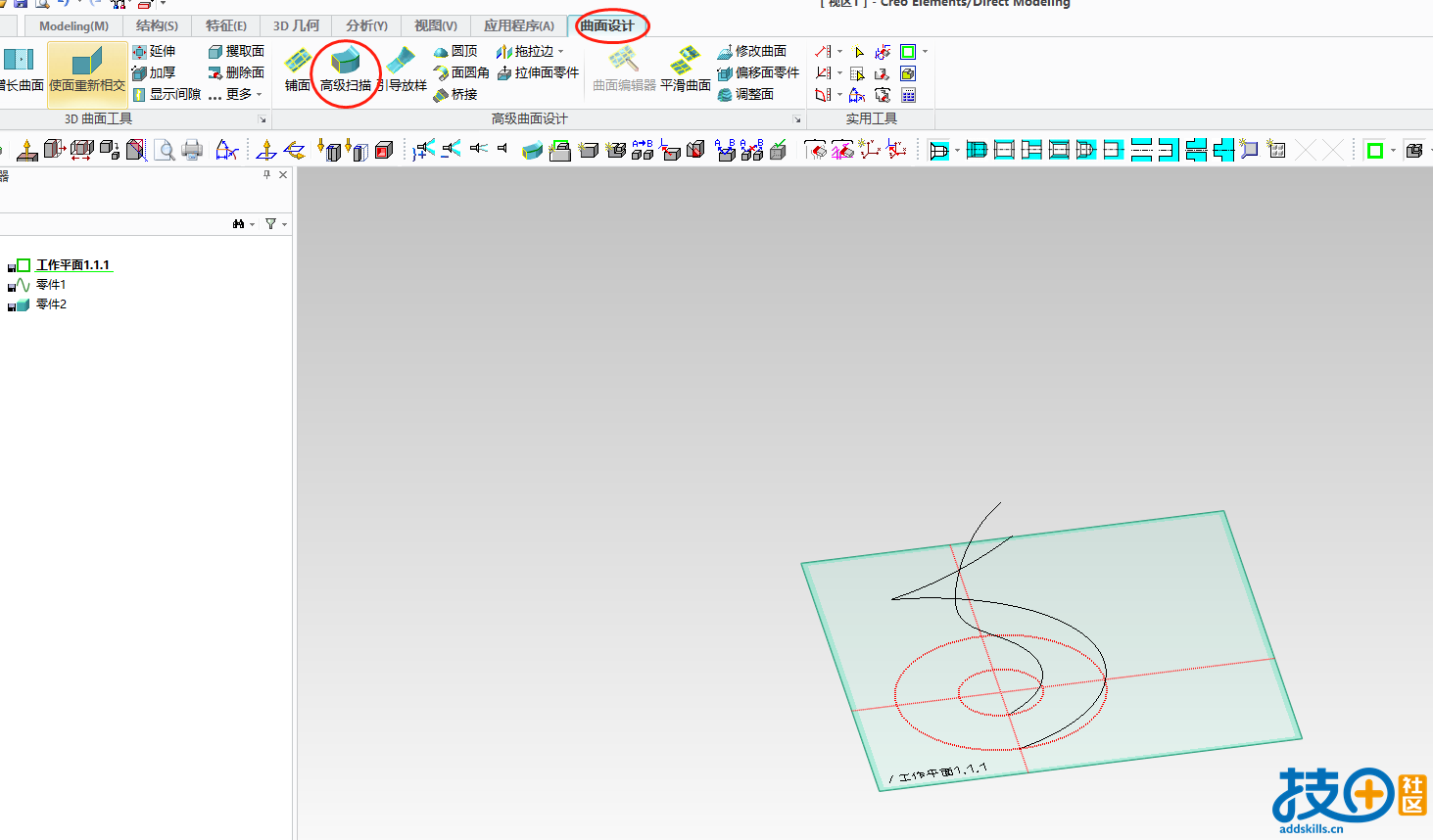

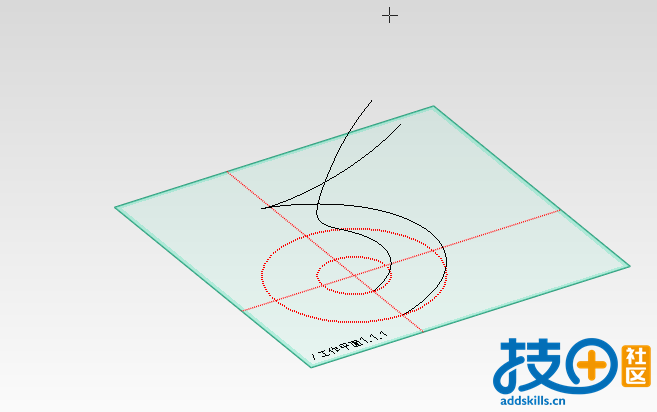

4.删除实体,保留曲线。删除非起始工作平面。打开高级曲面模块。

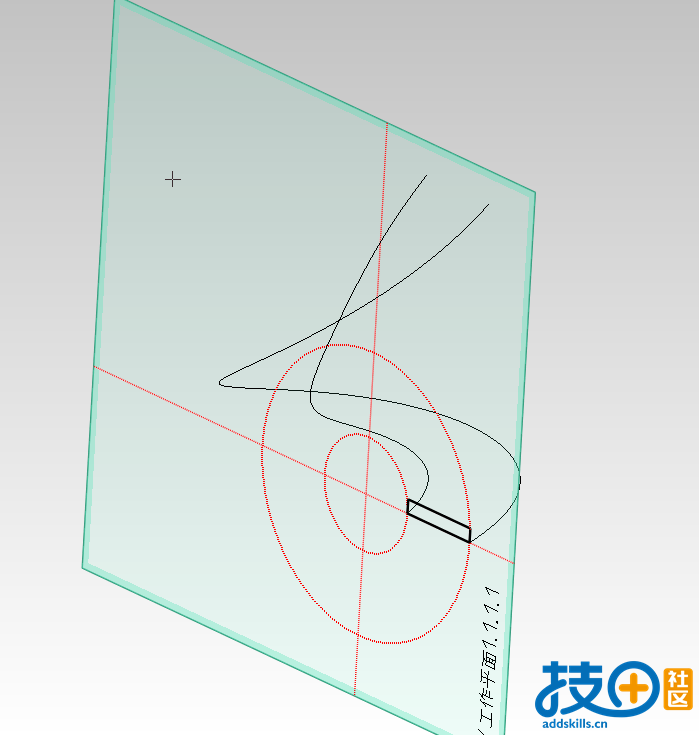

5.在起始工作平面复制建立与其垂直的工作平面。曲线起始点绘制自己所需要厚度的矩形。

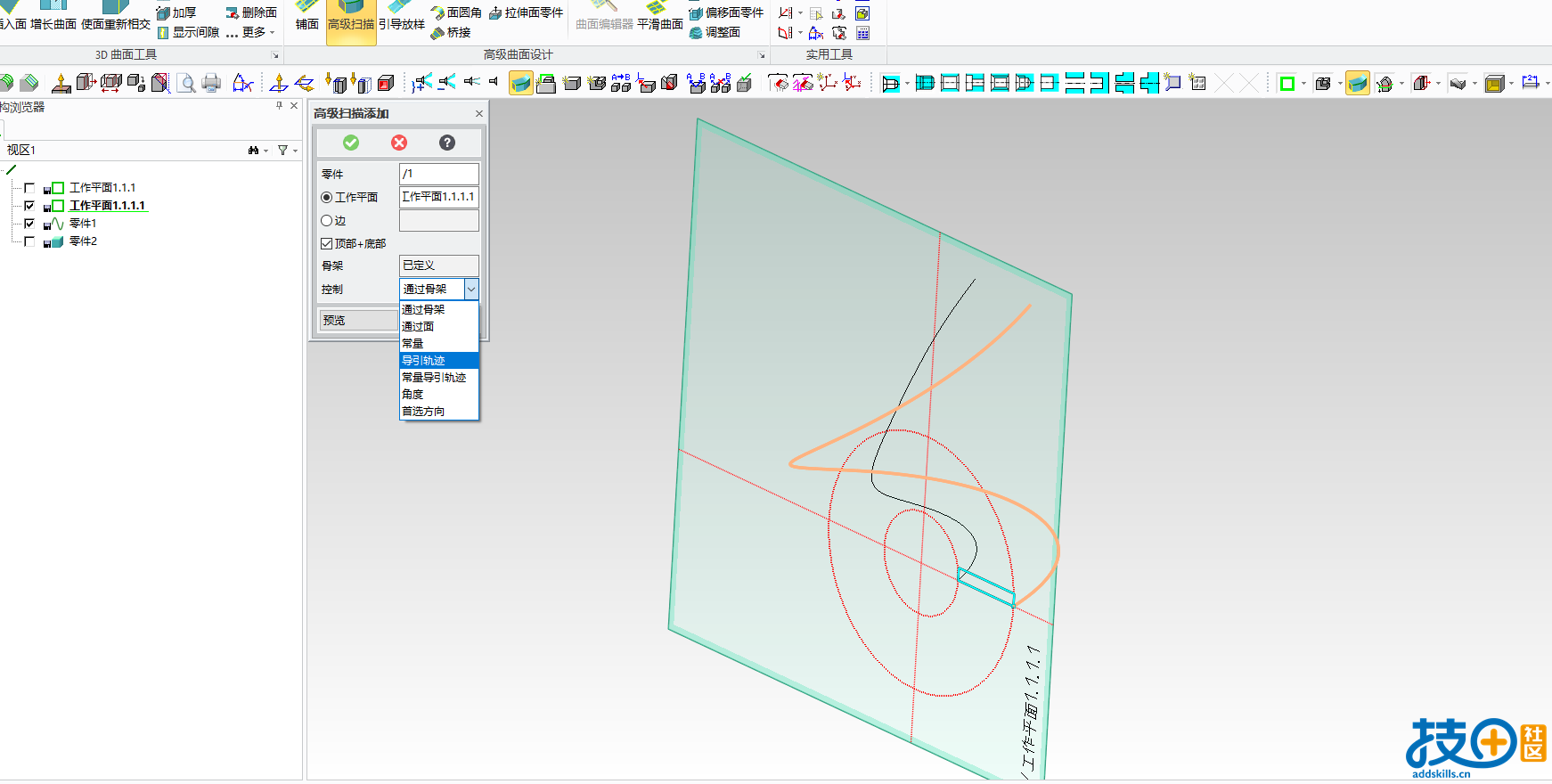

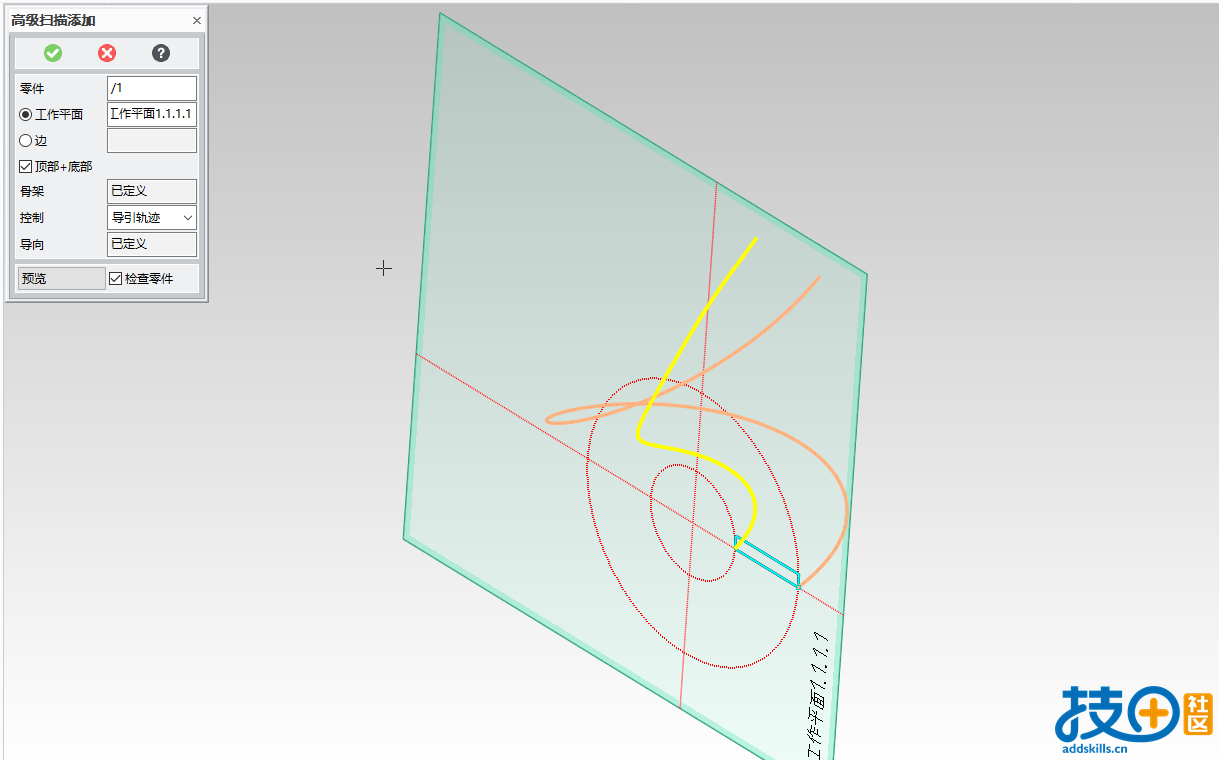

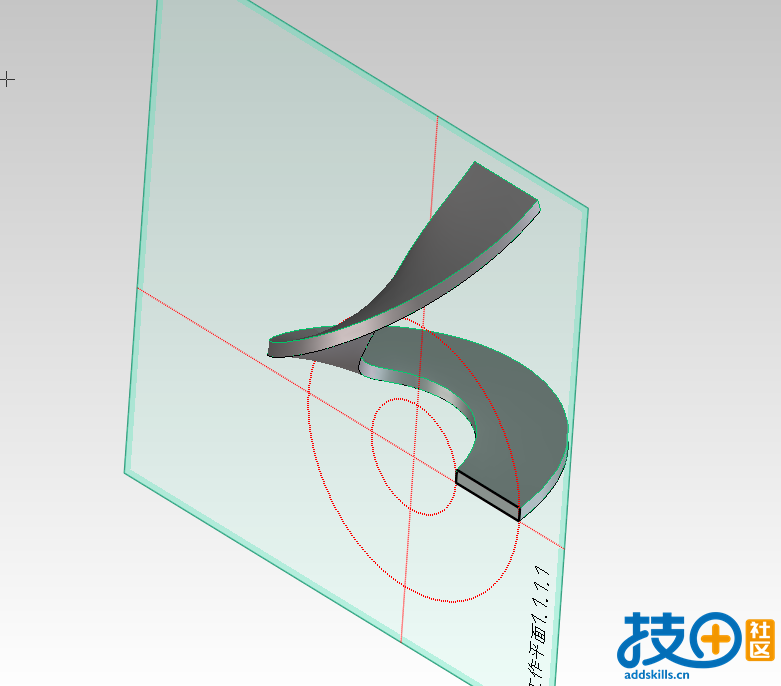

6.打开高级扫描,通过骨架曲线扫描路径,通过曲线控制曲面生成样式。点击预览,生成实体。

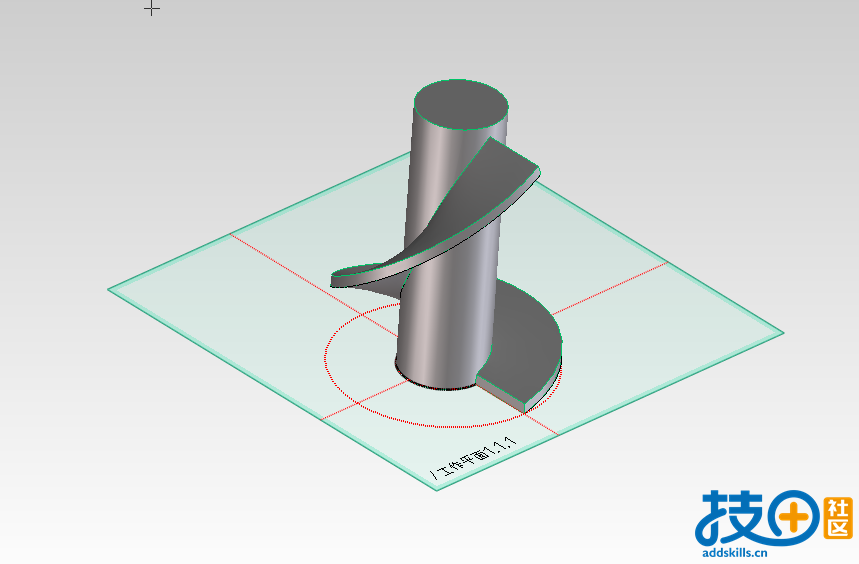

7.使用起始工作平面,建立一个同心轴,链接实体。生成最终实体

绘制完毕。如有不足,请回复告知。
通过此方法,可绘制不等距螺旋体,也可绘制等距螺旋体。
