Creo Elements Direct如何出工程图和标注

Superman 2021-5-21 22:59:15 发表于 工程图 [显示全部楼层] 回帖奖励 阅读模式 关闭右栏 7 812
本帖最后由 Superman 于 2021-8-22 11:51 编辑

最近发现很多刚接触CoCreate的对软件还不熟悉,不知道CoCreate软件如何出工程图,下面介绍一下出工程图步骤和标注。(本教程非常初级,熟悉的可以忽略不用看)

Step1
开启工程图模块,勾选Annotation

Step2
新建绘图,在此可以选择出图的对象,定义视图方向,视图编号,选择图框大小及比例。菜单说明如下:

Step3
点击Step2中的<添加视图>后,选择需要创建的视图和等角视图

Step4
如果上一步中忘记添加某个视图,可以点击<新的标准视图>,增加新的视图。
如果继续要出另外一个零件的视图,可点击<新建页面>,创建一个新页面,在新页面中创建视图。.

连续看一下出工程图的动画流程:

创建新页面新视图,比如已经创建了页面1,再创建页面2:

Step5
尺寸标注

下面分别介绍各类尺寸标注的方法:

1.单一
每次只标注一个线性几何特征,选两个端点,标注尺寸,类似于传统的Autocad标注。

2.长基准
长基准标注使用长基线创建尺寸。选一个基准点,再选标注位置端点,并可连续选标注位置端点,其他标注都是基于相同的基准点。

3.短基准
短基准标注使用短基线创建尺寸,与长基准类似,选定基准点后,可连续选标注端点,其他的标注都是基于相同的基准点。
如下图所示,使用短基准的竖直和水平方向,进行标注矩形板,公共基准点都在板的右下角。

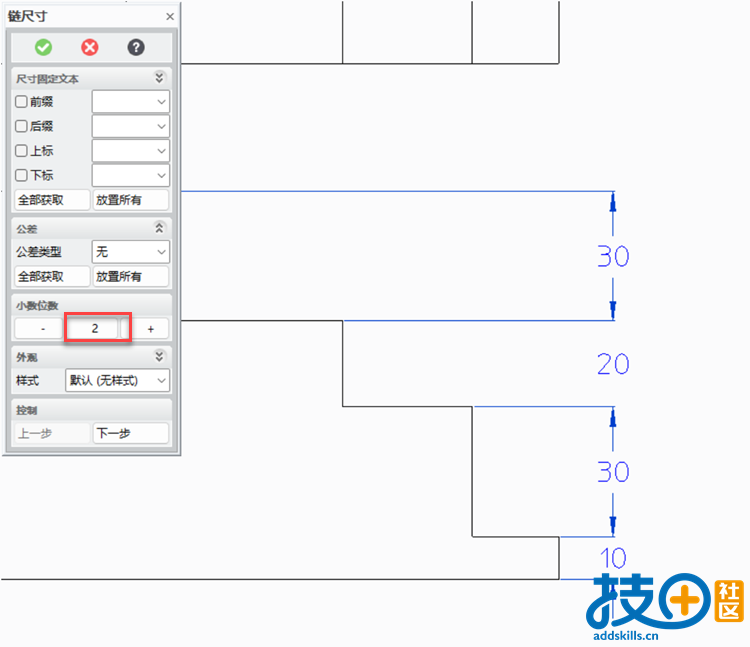

4.链
链标注是连续平行标注

5.坐标
坐标标注创建不含尺寸线的尺寸,当零件的几何将导致尺寸线过于接近时,用坐标标注非常方便。

6.倒角
专门用于倒角的标注

7.对称单一
对称单一标注是正常单一标注的对称形式,标一半,显示的是全尺寸

8.对称长
对称长标注是长基准标注的对称形式

9.半径和直径
标注半径,勾选中心线,可以将半径线连接到特征中心
标注直径,勾选中心线,可将半径线连接到特征中心,勾选切线模式,切换成相切跨度距离

10.切向
适合标注圆弧圆弧顶点与基准点的距离

11.弧
可以标注圆弧的长度或角度,弧标注有两个可能结果,按照指定的顺序标记弧端点

12.角度
按逆时针方向可标注角度大小,按顺时针方向,可得到余角

以上就是Creo Elements/Direct软件出工程图的流程和标注方法。

补充:
回复

使用道具 举报

已有(7)人评论

跳转到指定楼层
阿良 发表于 2021-5-22 09:22:16
非常感谢,之前一直很迷惑这个工程图
回复

使用道具 举报

a139759 发表于 2021-7-5 15:43:59

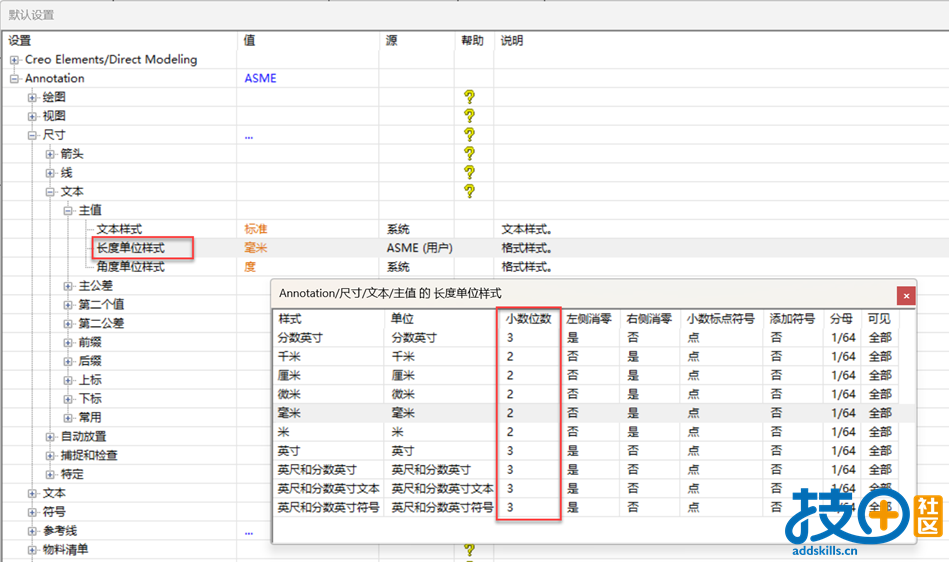

你好 请问尺寸标注怎么更改默认长度单位为毫米?
回复

使用道具 举报

Superman实名认证 问题互助团队 赏金猎人 发表于 2021-7-5 15:54:27
a139759 发表于 2021-7-5 15:43
你好 请问尺寸标注怎么更改默认长度单位为毫米?

请参考此帖子,里面有长度单位的设置:
https://www.addskills.cn/thread-243-1-1.html
回复

使用道具 举报

a139759 发表于 2021-7-5 16:51:34
Superman 发表于 2021-7-5 15:54
请参考此帖子,里面有长度单位的设置:
https://www.addskills.cn/thread-243-1-1.html ...

十分感谢.
回复

使用道具 举报

lirubo 发表于 2021-10-21 15:48:06
长基准、短基准标注时,自动放置尺寸,各个尺寸之间距离怎么调,才能自动放置的位置均匀呢?
回复

使用道具 举报

Superman实名认证 问题互助团队 赏金猎人 发表于 2021-10-21 18:00:10
lirubo 发表于 2021-10-21 15:48
长基准、短基准标注时,自动放置尺寸,各个尺寸之间距离怎么调,才能自动放置的位置均匀呢? ...

没太懂你说的意思。长基准、短基准默认就是组标注,标注时各尺寸默认就是自动均匀排列。
回复

使用道具 举报

lirubo 发表于 2021-10-22 11:51:04
Superman 发表于 2021-10-21 18:00
没太懂你说的意思。长基准、短基准默认就是组标注,标注时各尺寸默认就是自动均匀排列。 ...

我找到了,就是尺寸自动排列的位置,我之前标注,自动排列的尺寸全部叠在一起
回复

使用道具 举报
