Creo Elements/Direct软件创建螺旋球体教程

Superman 2021-12-31 18:09:41 发表于 教程/作品 [显示全部楼层] 回帖奖励 阅读模式 关闭右栏 22 6422
本帖最后由 Superman 于 2021-12-31 18:19 编辑

分享一个教程:如何通过Creo Elements/Direct软件创建螺旋球体,希望对有需要的朋友们,有帮助和提升。

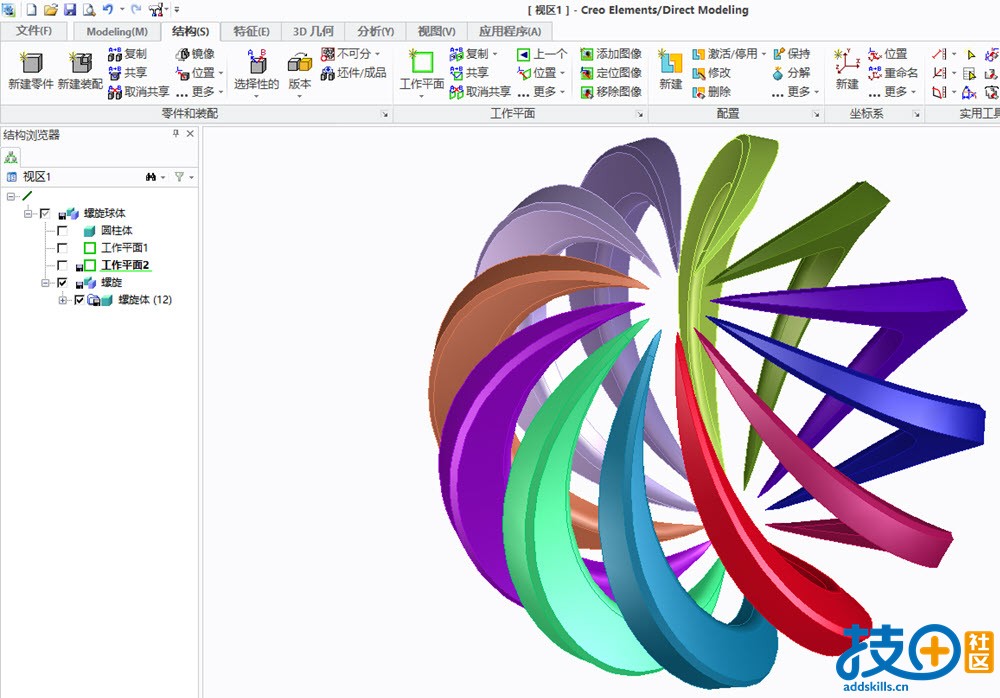

如下图所示:

(偶然机会看到的,原教程没有具体的草绘大小等数值,我重新做了一遍,贴出了每一步的操作流程和参考数值)

方法如下:

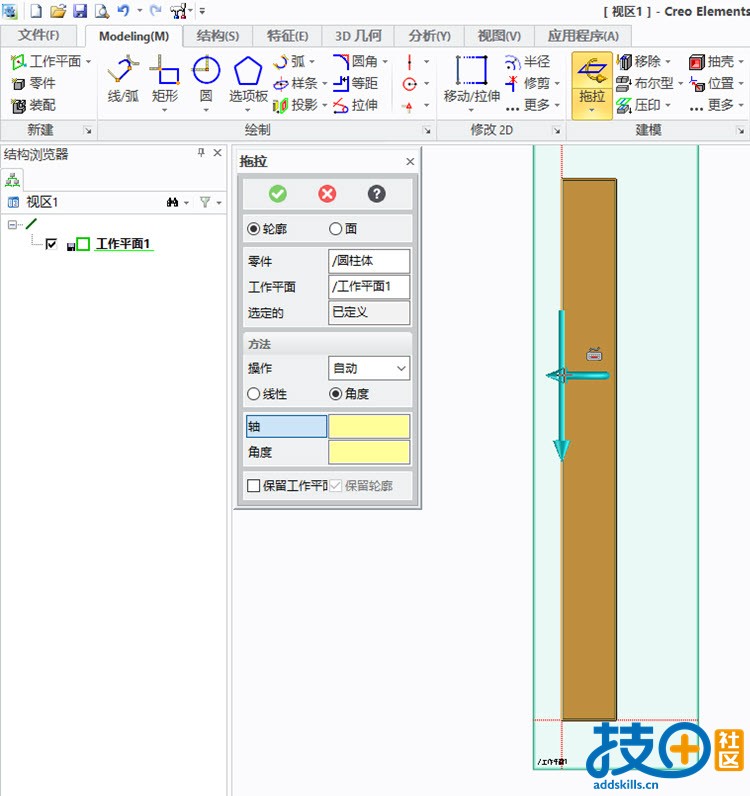

1.默认的工作平面中草绘宽50mm,高度500mm的矩形,并通过旋转命令创建圆柱体(R50mm,高度500)。

2.在圆柱体底面,创建工作平面,并按照如图所示绘制封闭的圆弧(注意不是椭圆,可通过3点画圆弧绘制)
游客,如果您要查看本帖隐藏内容请回复

已有(22)人评论

跳转到指定楼层
倪1833问题互助团队 发表于 2022-1-4 12:31:04
这个不错,osd没有实体扭曲命令
涵6176 发表于 2022-1-5 10:04:00
这么高难度的,学习学习
542194164 发表于 2022-1-7 11:53:57
学习   学习   学习
弓木实名认证 问题互助团队 发表于 2022-1-10 07:54:42
学习绘图方式
yang 发表于 2022-3-11 09:52:00
學習了~學習了~
