Creo Elements/Direct<移动>命令的正确的使用方法

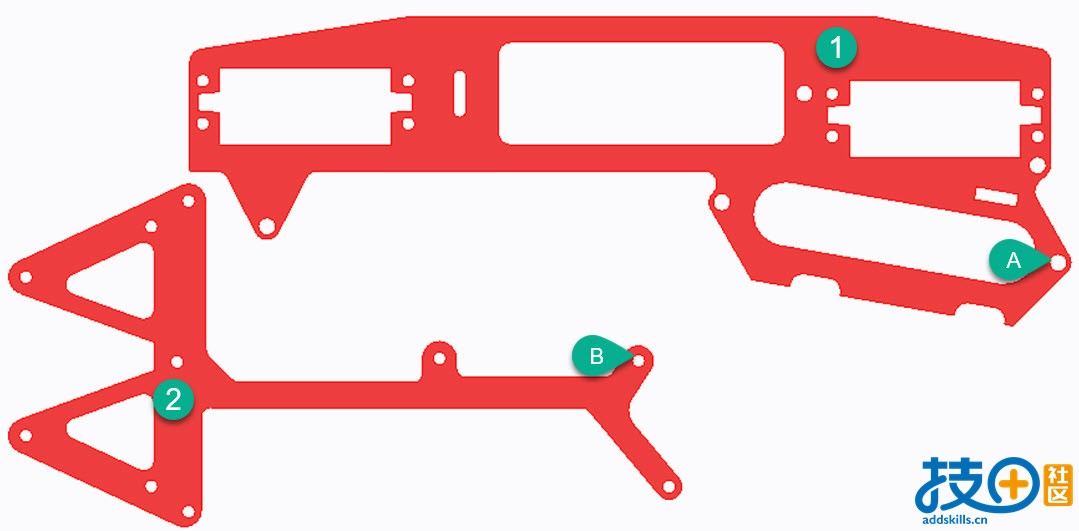

如下图两个零件，如果想修改零件2的长度，让孔B距离孔A=50mm。

大部分的工程师的操作可能是：先创建工作平面，然后投影，创建偏移线，计算出需要移动的位置参考点，然后再通过<移动>命令操作。

虽然Creo Elements/Direct这种所见即所得的修改方法很方便，但显然这种操作流程还是有点繁琐。

正确的操作流程应该是这样的

操作流程：

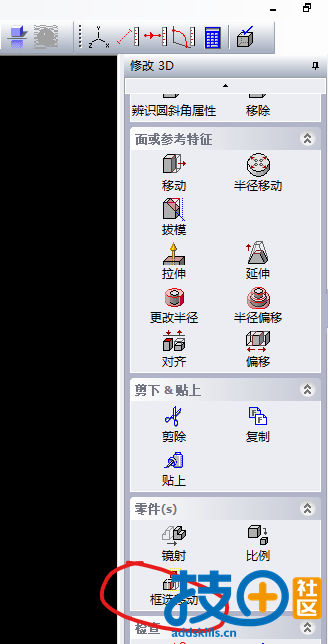

1.<移动>命令选择需要移动的特征

2.放置方向箭头的参考位置，沿正确的方向移动箭头，出现红色和绿色箭头。说明：红色箭头是参考，绿色箭头是移动的。

3.点击红色箭头，放置在孔A的中心点，点击绿色箭头，放置在孔B的中心点。输入距离50，点击✔，完成。零件2的长度就按要求修改好了。

<移动>命令是Creo Elements/Direct中最常用也是最精髓的，移动的方式还有其他的方法，也可以做角度的旋转，大家可以多多摸索。

原创，欢迎转发和点赞，有问题可留言交流。
