Creo Elements/Direct图框定义为符号，同一个页面中创建多个图框

我刚试了，以模板形式导入的图框，图框右下角的明细栏的字不能编辑，求解决。

Harry 发表于 2026-3-16 15:28
我刚试了，以模板形式导入的图框，图框右下角的明细栏的字不能编辑，求解决。 ...

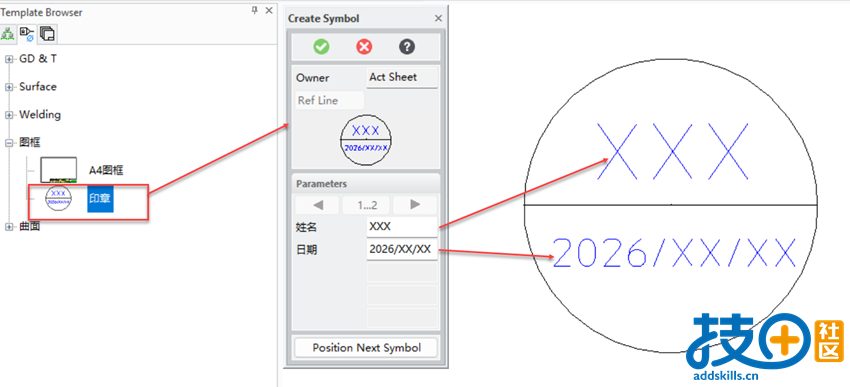

帖子这里把整个图框(包含文字定义成一个整体了)，没有单独定义里面的文字，需要单独定义文字，才可以修改内容，比如下面这样的

就是说只能需要编辑的明细栏那信息空着，后期只能在需要添加文字的地方，自己添加文字，对吧？

Harry 发表于 2026-3-17 08:55
就是说只能需要编辑的明细栏那信息空着，后期只能在需要添加文字的地方，自己添加文字，对吧？ ...

1.如果导入的图框栏有文字，定义符号模板时，可以将文字定义成参数，后面调用时，就可以像我上面回复的那样，手动修改文字；
2.如果导入的图框栏空着，后期可以手动填写文字
上述两个方法都可以

这个有个问题，就是一页中可以创建好多图框的话，打印PDF的时候，你怎么选择要打印那个图框的图纸？我搞了半天也不能针对某一个图框进行打印。打印出来PDF文档是整个图框群。而且打印时，怎么设置视图的线宽尺寸，默认的零件视图线宽很宽。能不能让零件的视图线宽和标注线的线宽一样？拜托谁能帮忙告诉我下？
