Creo Elements/Direct(CoCreate)视图标签和隐藏线如何默认不显示

CreoElements/Direct创建工程图时默认会在视图下方创建并显示视图名称（如主视图、俯视图、左视图等），而且默认也会显示隐藏线。如何系统默认不显示呢？

一．如何默认不显示视图标签，设置方法：

文件—设置—绘图，在弹出的默认设置窗口中，视图—标准—视图标签—名称格式，双击名称编号，选择无标签。

二．如何默认不显示隐藏线

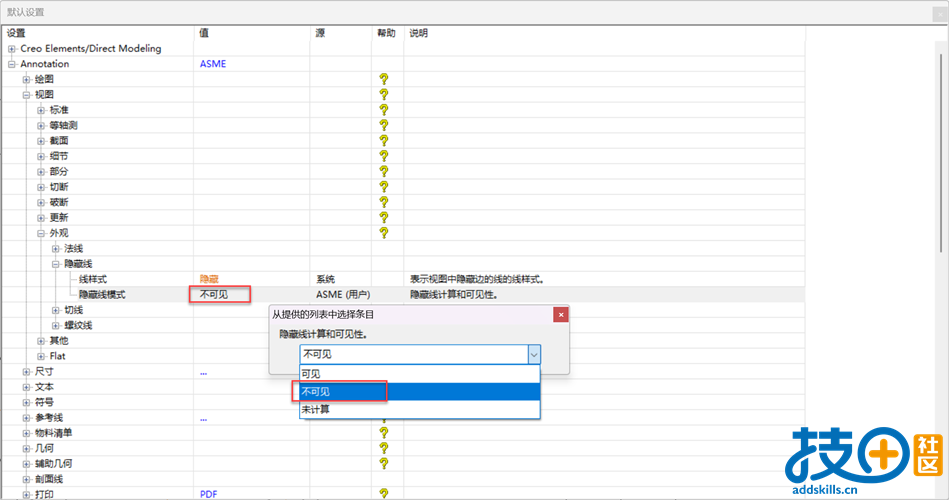

文件—设置—绘图，在弹出的默认设置窗口中，视图—外观—隐藏线—隐藏线模式，双击不可见，选择未计算。

如果某个视图需要单独含隐藏线，可以选中该视图，右键—视图属性—可见性—勾选计算栏中的隐藏线，然后在显示栏中，点击所有隐藏线。

以上设置好了以后，再出图时，就不会有视图标签和隐藏线了。

倪1833 · 发表于 2021-6-23 19:23:07

我的这样设置完了，可出图还照样显示隐藏线
我把切线和中心线也设置隐藏，也还显示
不知道为什么

倪1833 · 发表于 2021-6-24 19:30:49

添加视图时把 profile 关掉就可以了

Mr、Li · 发表于 2024-11-8 10:25:10

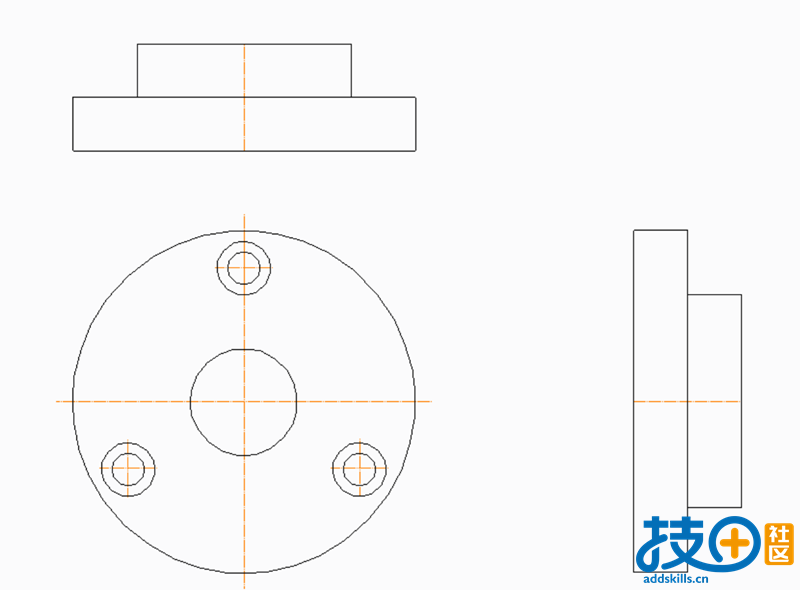

请问图上橙色辅助线怎么设置默认关闭？

Superman · 发表于 2024-11-8 11:55:16

Mr、Li 发表于 2024-11-8 10:25
请问图上橙色辅助线怎么设置默认关闭？

视图窗口右键，选择显示设置，去掉勾选手动几何

Superman · 发表于 2024-11-9 19:05:59

Mr、Li 发表于 2024-11-8 10:25
请问图上橙色辅助线怎么设置默认关闭？

Mr、Li · 发表于 2024-11-11 08:32:11

Superman 发表于 2024-11-9 19:05
默认关闭显示中心线，看帖子：
Creo Elements/Direct工程图默认隐藏不显示中心线和对称线 ...

可以了，谢谢
