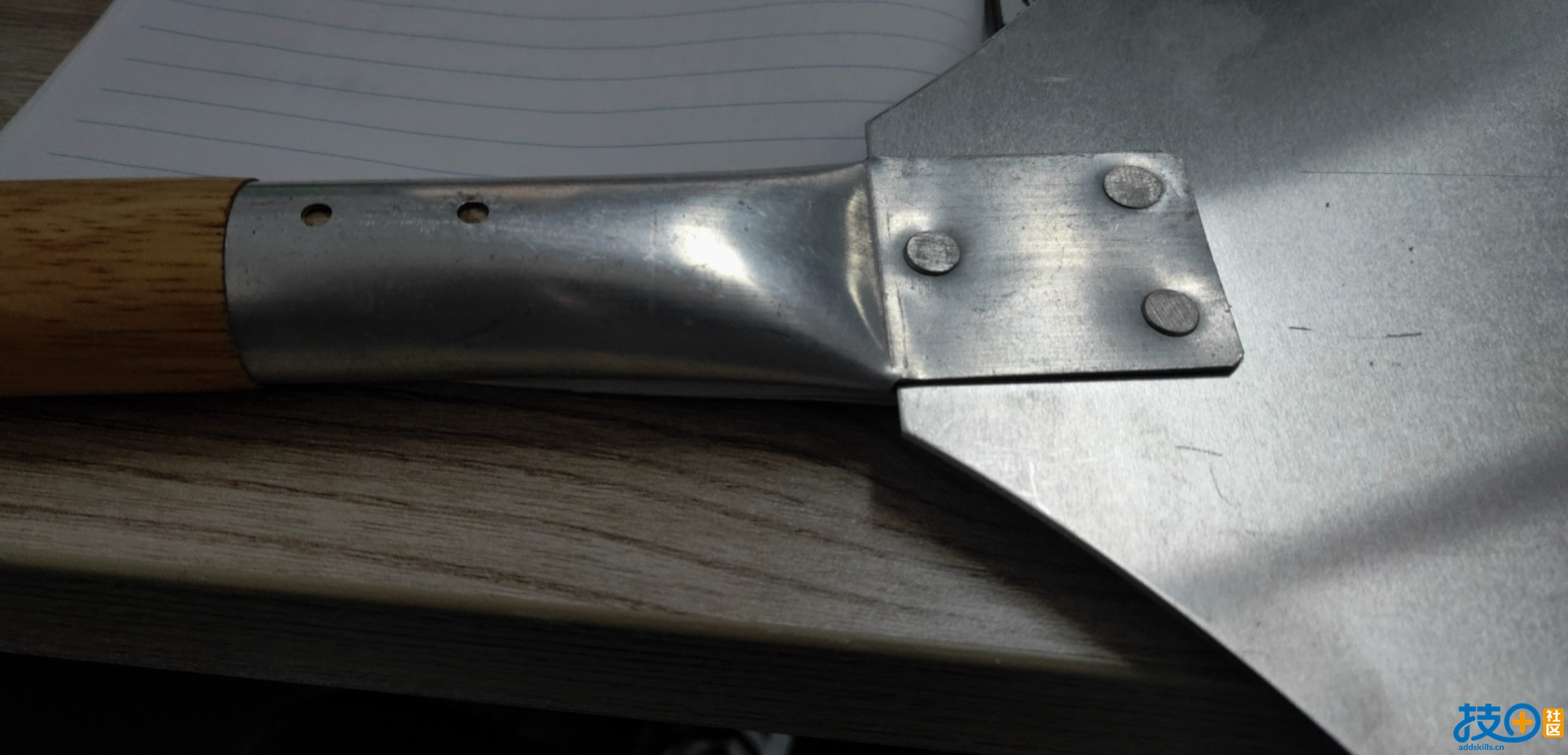

在CoCreate软件中，曲面和实体的转换是非常方便的，主要是铲柄稍微有点难度，以此部分来介绍画法。
大概的思路：可以通过曲面建构中间过渡面，然后合并曲面变实体，再抽空。（尺寸随意，主要说明流程）

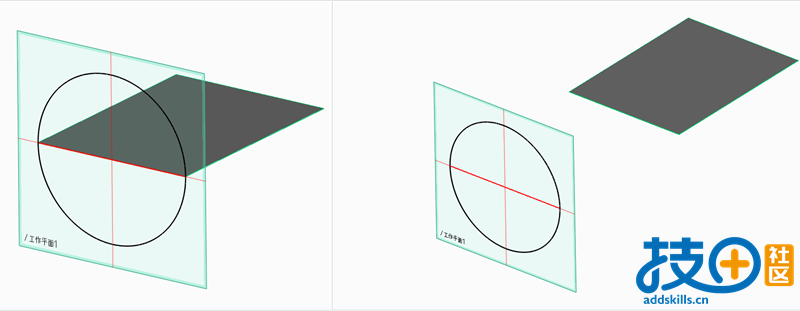

1.画出铲柄前面部分，30x40x0.1尺寸如下图 2.通过投影侧面找到中心点，通过中心点创建半径r15的圆。并移动工作平面至合理的位置（主要看实物的尺寸大小）

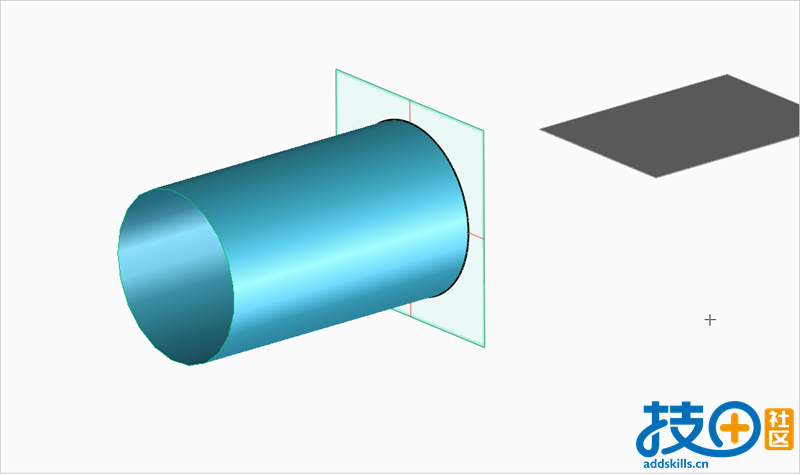

3.通过<线性拖拉边>的方式创建圆柱曲面

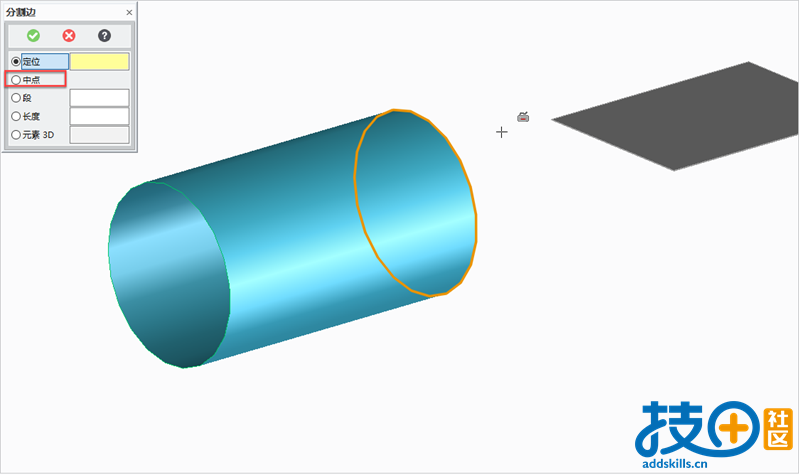

4.通过<分割边>命令，中点打断，将圆柱边分割为上下条边。

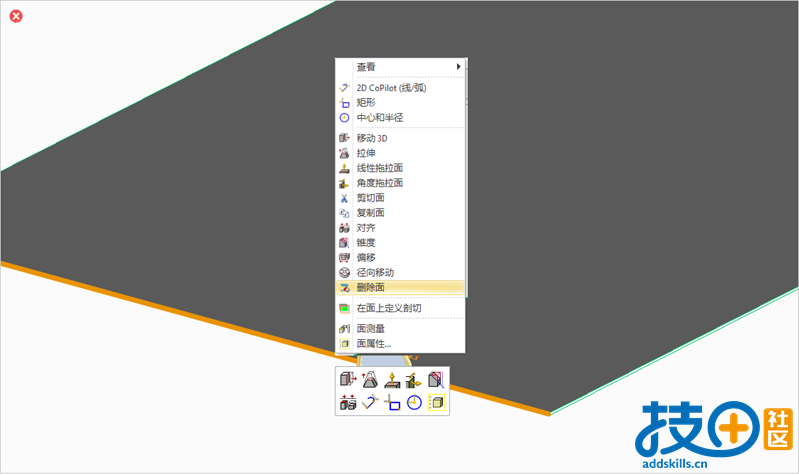

5.选中侧面，删除侧面，这是第一步中创建的实体变成曲面。

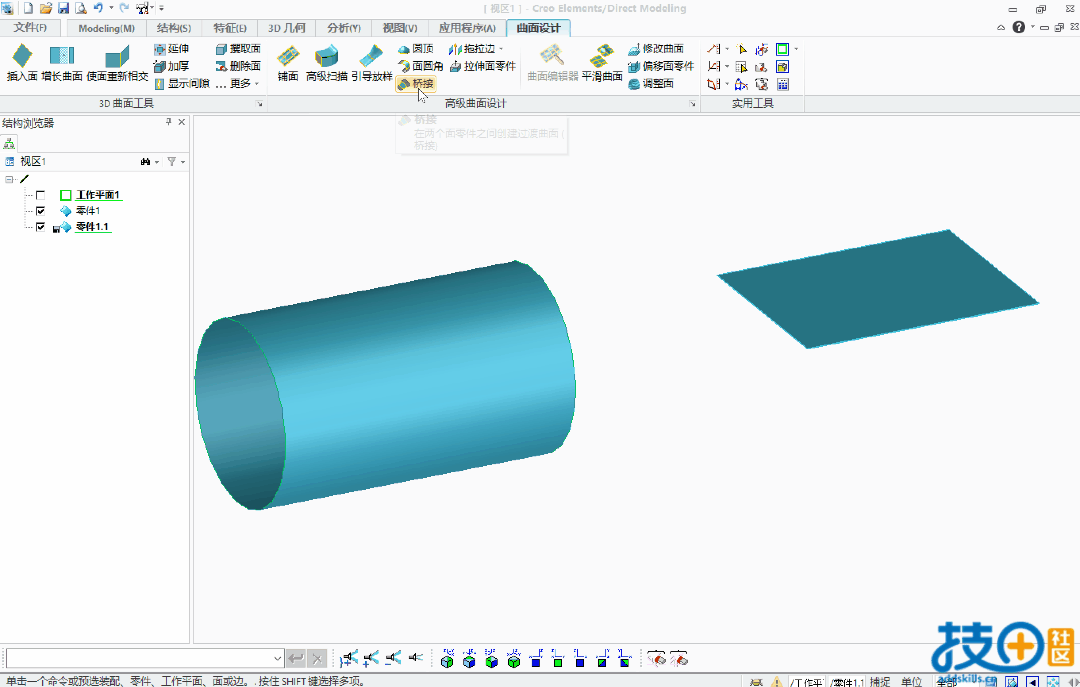

6.通过<桥接>命令创建过渡曲面

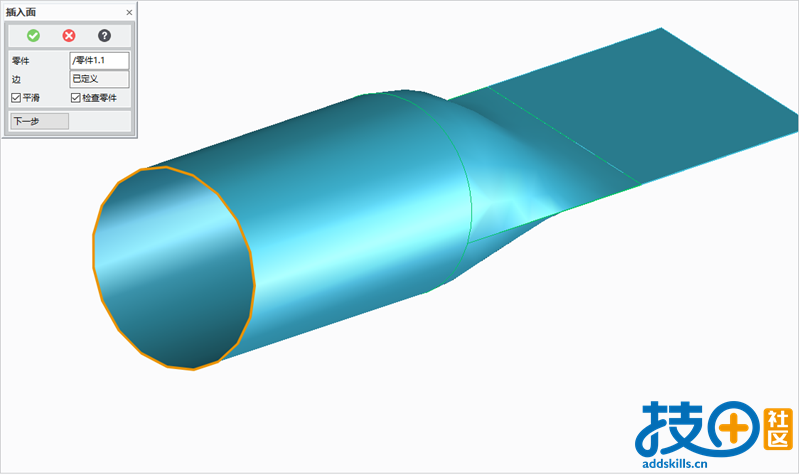

7.<插入面>命令，创建侧边圆面

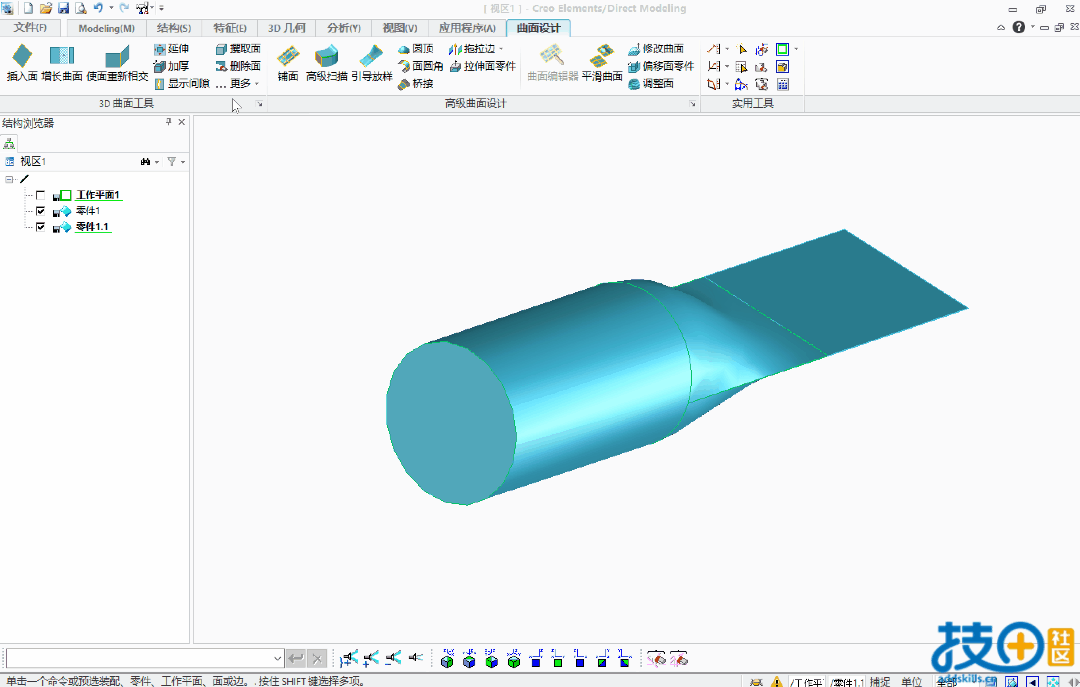

8.<攫取面>命令合并所有的曲面，变成实体，并利用抽空命名，创建壳体。
|
