Creo Elements/Direct FalteRotate扁平旋转lisp使用说明

FalteRotate扁平旋转lisp适用于2D旋转和阵列,首先必须有工作平面才可以开启此命令。

1. 菜单说明

2. 使用说明

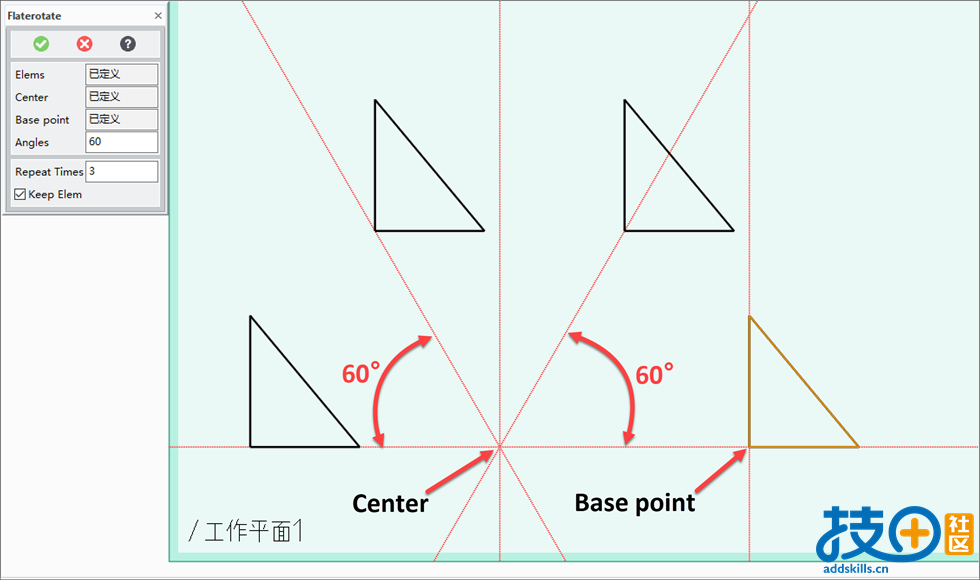

选择要旋转的2D图形——指定中心点——指定基准点——输入旋转角度——输入重复次数,可勾选保持原有的2D图形不变

3. 与软件自带的旋转命令的区别

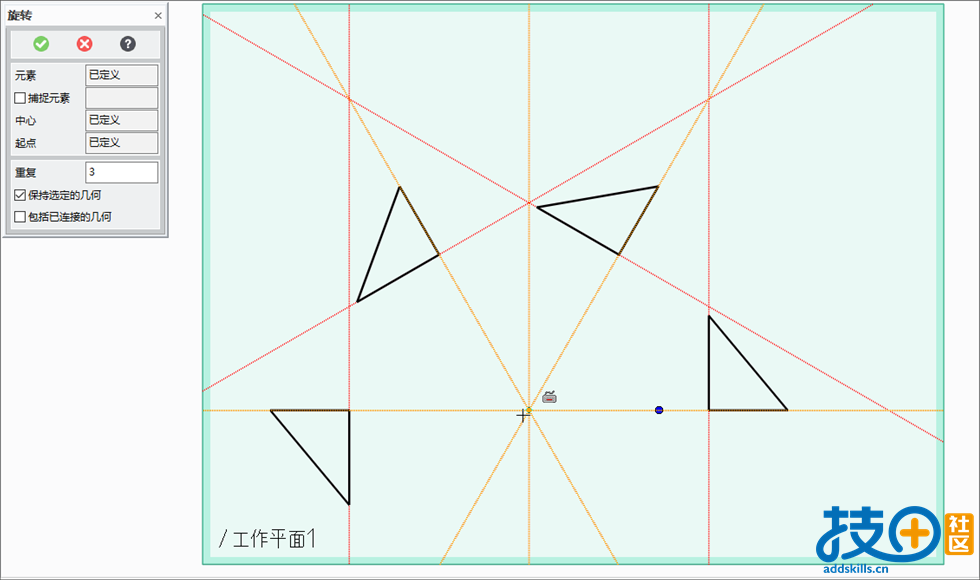

Creo Elements/Direct软件自带旋转命令,如下图所示

与FalteRotate扁平旋转lisp类似,都可以旋转阵列,但软件自带的旋转命令2D图形在旋转阵列时自身会转动角度,而FalteRotate扁平旋转lisp的2D图形是以基准点为参考来旋转的,图形自身不会转动角度。

Creo Elements/Direct软件lisp汇总(不断更新中):https://www.addskills.cn/thread-215-1-1.html
