Creo Elements/Direct保存低版本及图片lisp使用说明

介绍两个保存lisp的使用方法

一、20.1/20.0/19.0/18.1高版保存17及以下低版本

Creo Elements/Direct可以向下保存一个版本（以前的版本好像可以向下保存两个版本），比如20.1版，可以最多保存20.0版

如果其他人用的是19.0或者更低的版本，20.1版保存的图档，其他人是无法打开的，这时可以借助此lisp保存低版本。

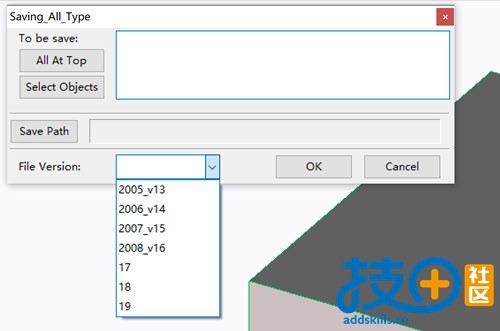

加载保存低版本lisp后，弹窗如下图，菜单说明：

All At Top：保存所有的图档

Select Objects：选择需要保存的图档

Save Path：保存路径

File Version：保存的版本，下拉菜单可选择保存的版本

点击”OK”，即可保存零件。

二、保存PKG+JPG缩略图

此lisp可以实现保存pkg档时，同时保存一张jpg的缩略图，能帮助快速分辨是什么零件。

Lisp菜单命令如下：

PKG-File：保存的名称

keep viewport camera and drawlist：按照现在视窗摆放的视角保存图片

isometric view (XY-Z), all parts：按照XY-Z标准视角保存图片

hide workplanes：保存图片时，隐藏工作平面

width：保存图片宽度（宽度分辨率）

height：保存图片高度（高度分辨率）

选择保存的目录，点击✔，即可同时保存零件和缩略图。

Creo Elements/Direct软件lisp汇总（不断更新中）:https://www.addskills.cn/thread-215-1-1.html

这个功能非常好，这个lsp可以直接用在20.5.1软体里吗？

阡鍶陌鑢 发表于 2023-9-22 12:28
这个功能非常好，这个lsp可以直接用在20.5.1软体里吗？

20.5没有测试，你可以测试一下

Superman 发表于 2023-9-22 13:56
20.5没有测试，你可以测试一下

已测试，pkg可以的！

阡鍶陌鑢 发表于 2023-9-22 18:07
已测试，pkg可以的！

谢谢，反馈

bdl咋保存成低版本呢？

感谢分享宝贵的资料，学习一下，谢谢
