【经验分享】Creo Elements/Direct(CoCreate)如何定制工程图图框

Superman 2020-4-7 22:30:29 发表于 工程图 [显示全部楼层] 回帖奖励 阅读模式 关闭右栏 4 7620
本帖最后由 Superman 于 2020-4-7 23:19 编辑

每家公司都有自己的标准规范的图框样式,因此定制图框是有必要的,接下来分两种情况介绍图框的定制。

第一种情况是:利用AutoCAD格式(dwg/dxf)图框定制CoCreate的工程图图框。

(1)首先准备AutoCAD格式图框一个,以addskills_A4.dwg为例说明。

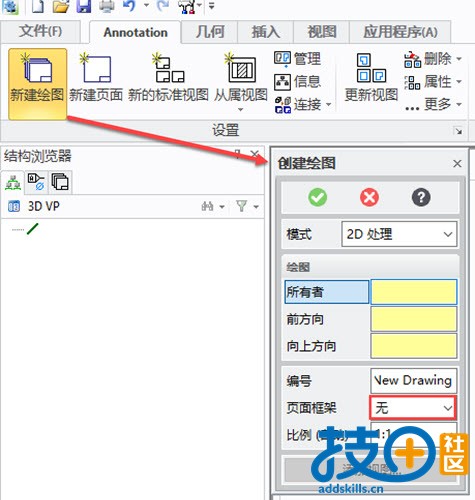

(2)在Creo Elements/Direct工程图环境下,创建一个空白的页面:Annotation—新建绘图,不选择图框,点击上面的红色X,关闭创建绘图菜单。

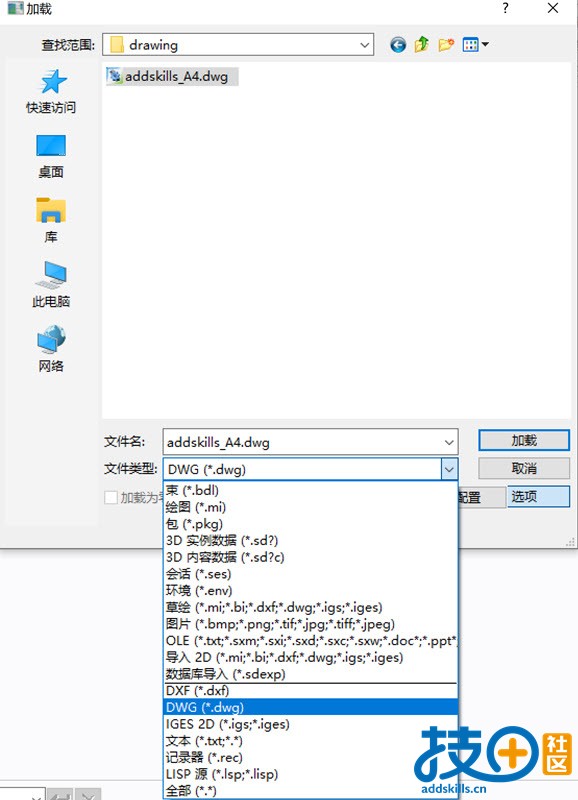

(3)加载addskills_A4.dwg,文件类型选DWG(*dwg)

所有者选择:框架

选择addskills_A4.dwg,然后点击“加载”,点击空白位置,放置图框,警示提醒弹框点“继续”,按鼠标中键,完成加载。

(4)将上面步骤中打开的图框,保存成框架(*.mi)格式,比如图框保存为addskills_A4.mi
注意:.mi格式有很多,要选择框架(*.mi)

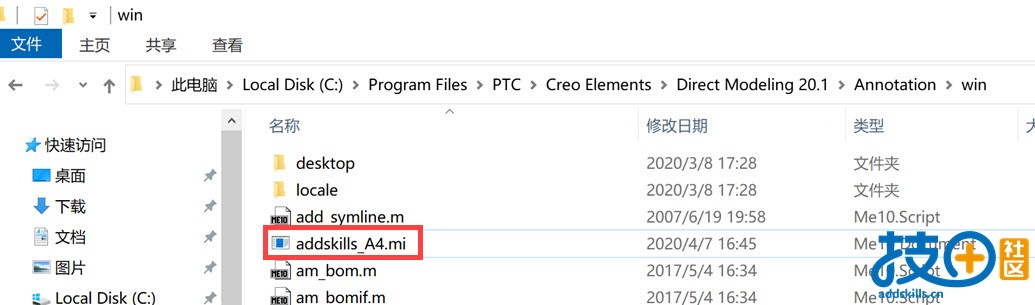

(5)将刚刚保存的addskills_A4.mi图框,放置在目录软件安装目录:C:\ProgramFiles\PTC\Creo Elements\Direct Modeling 20.1\Annotation\win

(6)添加图框加载语句,在软件安装目录:
中文版:C:\ProgramFiles\PTC\Creo Elements\Direct Modeling20.1\personality\schinese\sd_customize\ANNOTATION

英文版:C:\ProgramFiles\PTC\Creo Elements\Direct Modeling20.1\personality\sd_customize\ANNOTATION

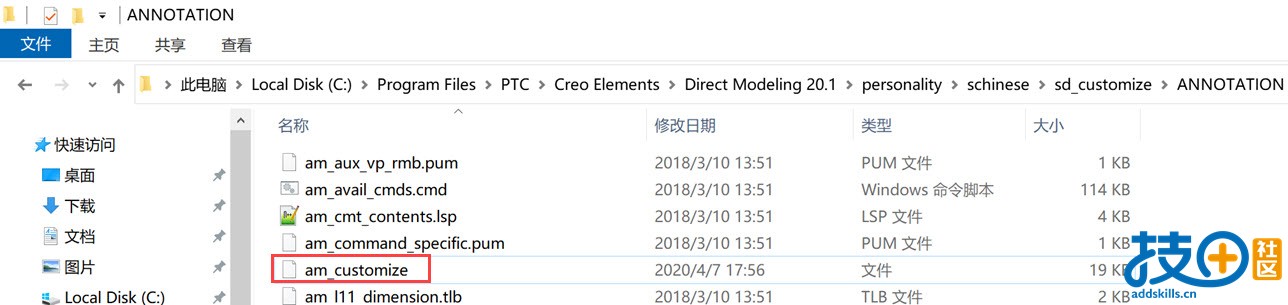

下面找到am_customize文件,用记事本打开,在最后面添加一段语句(如果文件只读,请取消只读

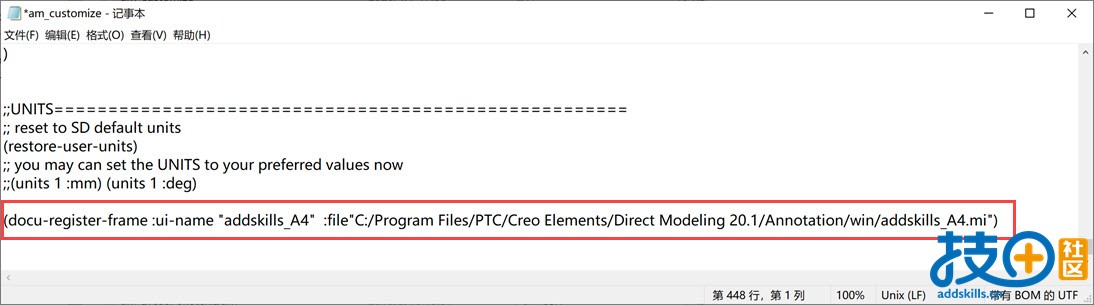

添加语句: (docu-register-frame :ui-name"addskills_A4"  :file "C:/Program Files/PTC/CreoElements/Direct Modeling 20.1/Annotation/win/addskills_A4.mi")
如下图所示:

说明:
1)ui-name:后面是显示名字,file:后面是图框文件的地址,按照自己的情况修改语句。
2)注意file后面地址分隔符号“/”;
3)file的地址也可以随意,不一定要放软件安装目录win下面,也可以放在自己创建的目录,比如D:/drawing/addskills_A4.mi,比较建议放安装目录下面;
4)如平常只使用中文版软件,可以只在中文版目录am_customize文件中添加语句;

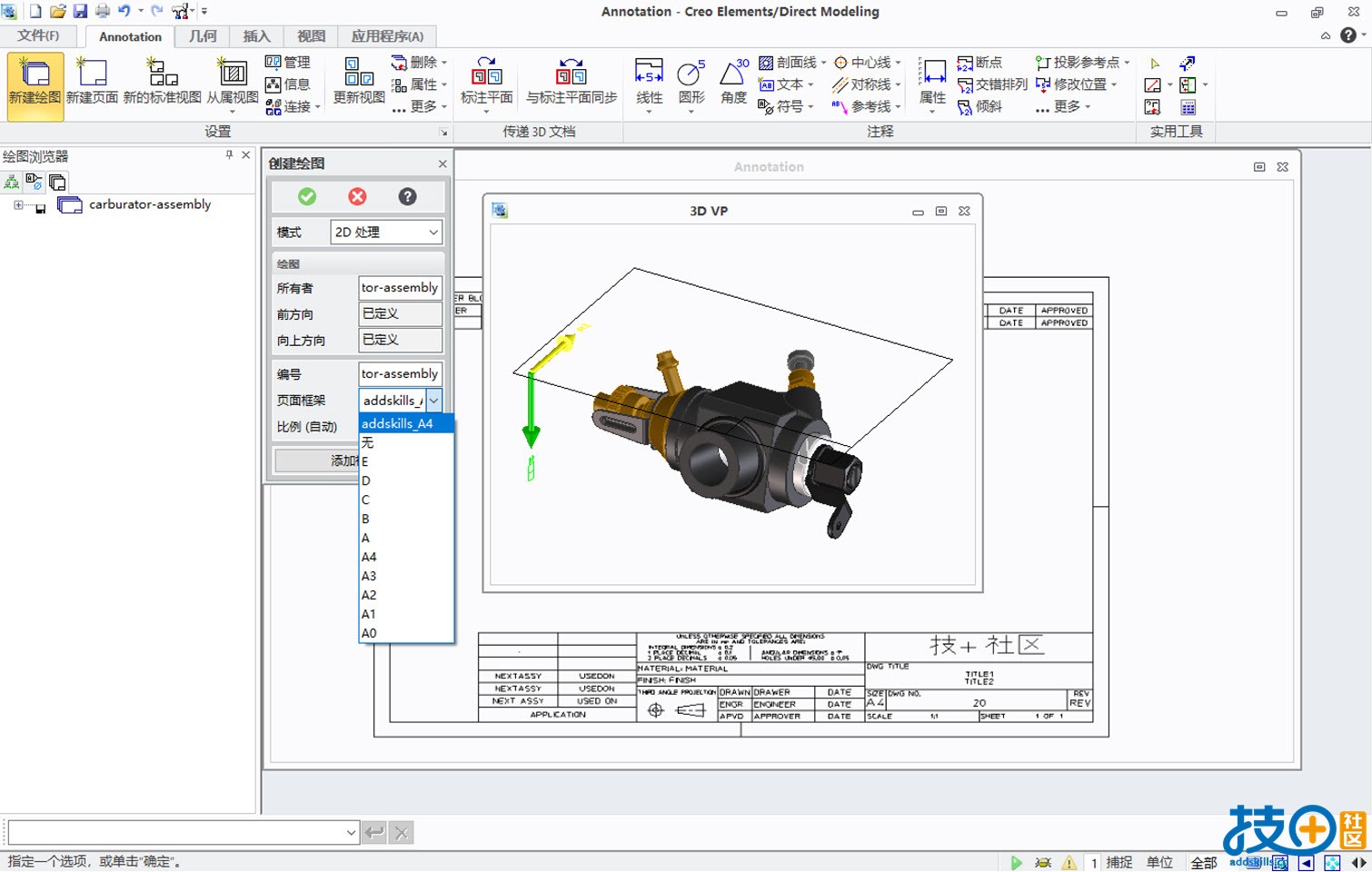

(7)重启CoCreate软件,可以看到图框已经加载成功了

第二种情况是:利用现有的图框进行修改。
利用现有的*.mi格式的图框或软件自带的图框修改,建立不同的图框,把保存出来的图框名字更改成系统默认名称,如format_A4.mi,拷贝到下面位置,覆盖原有文件即可。

C:\Program Files\PTC\CreoElements\Direct Modeling 20.1\Annotation\win

下图所示为软件自带的图框,新定制的图框只能以下面软件自带默认的名字显示,才能使用。无法个性化命名图框。

以上是基于win10,Creo Elements/Direct 20.1版演示说明的。

原创,欢迎转发和点赞,欢迎留言讨论。

回复

使用道具 举报

已有(4)人评论

跳转到指定楼层
倪1833问题互助团队 发表于 2021-5-7 21:42:34
model manager 里的save frame 怎么保存不了图框?试了好多次都不成功
回复

使用道具 举报

Superman实名认证 问题互助团队 赏金猎人 发表于 2021-5-8 09:23:58
倪1833 发表于 2021-5-7 21:42
model manager 里的save frame 怎么保存不了图框?试了好多次都不成功

对model manager不熟悉,这个问题帮不了你
回复

使用道具 举报

倪1833问题互助团队 发表于 2021-5-8 09:32:25
Superman 发表于 2021-5-8 09:23
对model manager不熟悉,这个问题帮不了你

好的,我还是用上面的方法吧。
回复

使用道具 举报

大保长 发表于 2021-5-9 10:46:55
用第二个方法最简单
