Moldex3D里用线命令绘制的溢胶点，如何设置为溢流区？

熔胶流动到末端时，希望控制熔融塑料流动、排除杂质和气体等问题，考虑在末端设置溢流区。

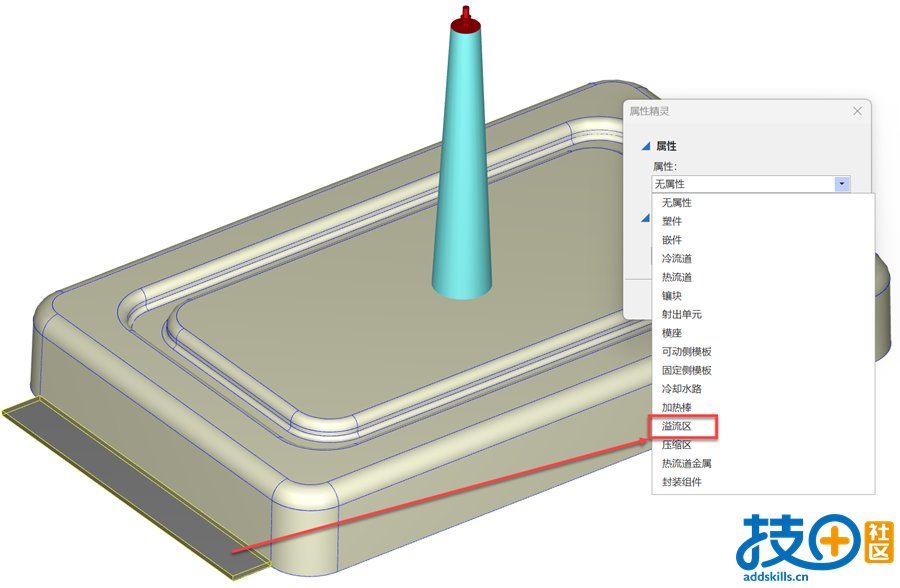

可以外部导入的方式，将产品和溢流区导入，分别定义属性，也可以在Moldex3D中利用工具命令绘制溢流区。如果是实体工具绘制的，可以直接定义为“溢流区”属性，如下图所示

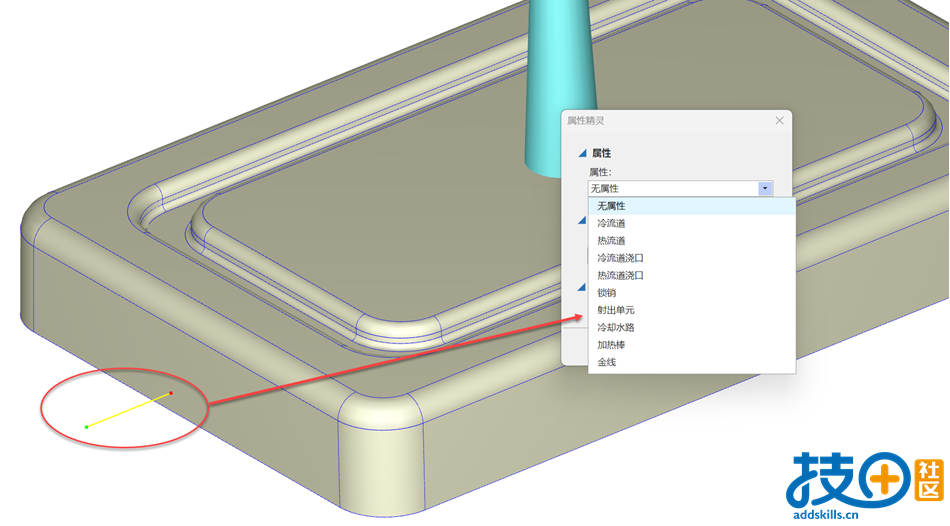

如果绘制一条线，想将线定义为溢胶点，发现线无法定位为“溢流区”，属性中没有“溢流区”选项。

下面讲一个间接的方式，通过线实现定义为“溢流区”的方法：

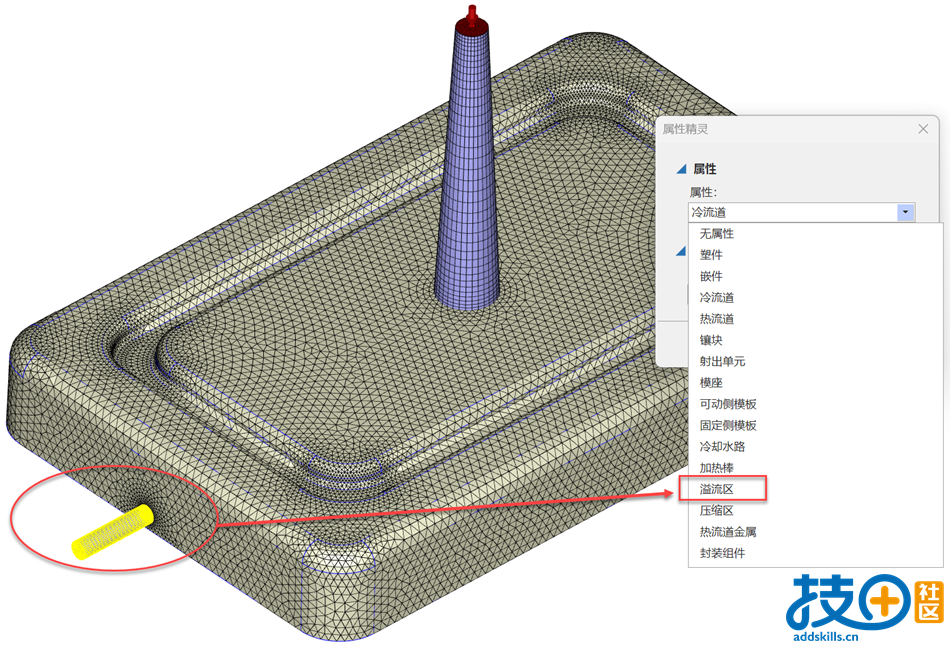

可以先将线定义为冷流道，然后划分实体网格后，再将属性改为“溢流区”

间接的将线绘制的溢胶点定义为“溢流区”了
