Moldex3D如何查看从充填到保压结束产品重量的变化

有时客户的报告模板里需要贴上“Simulation Gate FreezeStudy(Cavity Weight XY Result)”结果，这个就是模穴重量变化曲线

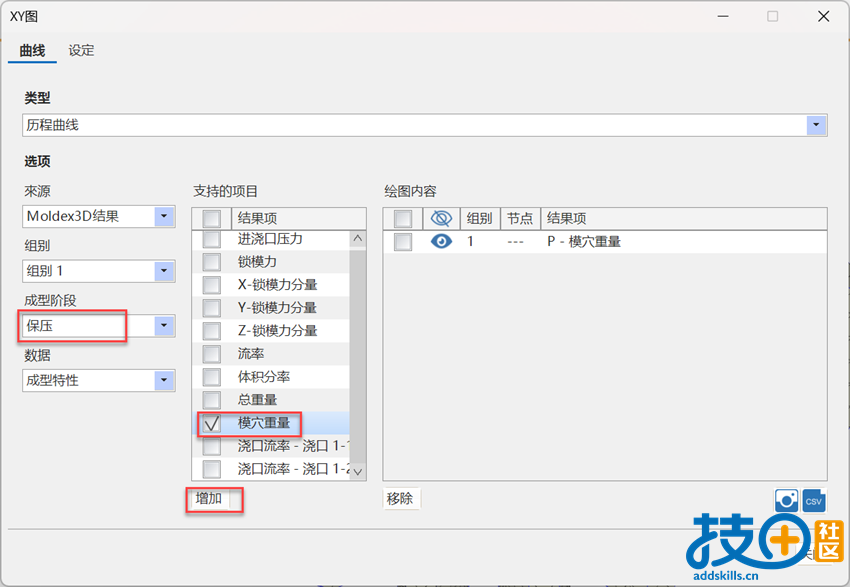

模穴重量变化曲线的创建，操作如下：

1.    点击“历程”

2.    成型阶段选择“保压”，这样就可以看到从充填阶段到保压阶段的重量变化。  勾选“模穴重量“。模穴重量表示产品重量，总重量包含流道和产品的总重量，如果想看产品重量变化，就勾选”模穴重量“

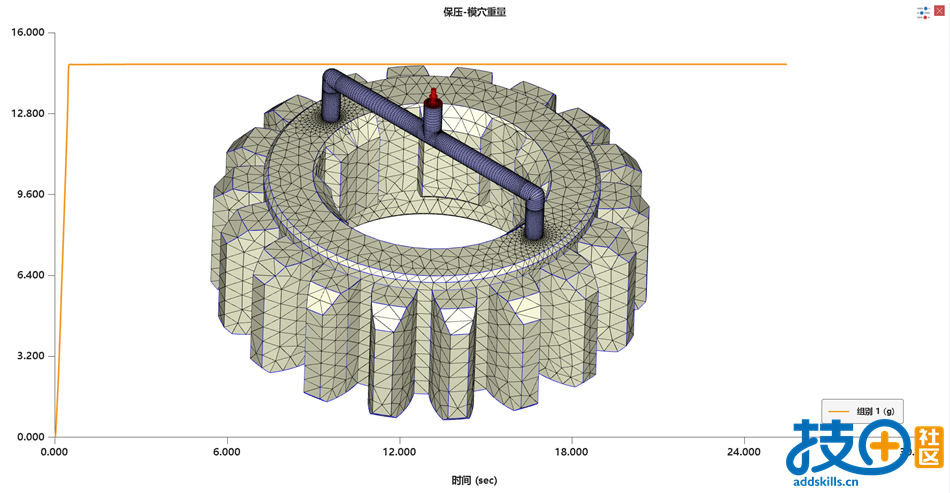

然后就可以看到模穴重量曲线了

​​模穴重量（Cavity Weight）​​是评估注塑成型工艺质量和制品性能的核心指标之一。它通过模拟计算充填和保压阶段熔体在模穴内的分布状态，直接反映材料填充的均匀性、收缩补偿效果及潜在缺陷。

一.充填平衡性与材料分布均匀性

模穴重量可以在模拟涉及多个塑件时，使用此结果来检查多个塑件的流量比重平衡。若不同区域重量差异显著（如超过5%），表明流动不平衡。

二.​​保压效果与收缩补偿验证​

保压压力优化：模穴重量接近材料理论密度值（如ABS密度约1.05 g/cm³），说明保压阶段补偿收缩充分；若重量偏低，则表明保压不足导致体积收缩过大，可能引发缩痕或尺寸偏差；若重量异常高（如高于理论值10%）可能因过度保压导致内应力集中，引发开裂或飞边。

密度关联性​​：重量均匀性直接反映制品内部密度分布。局部重量突降区域通常对应低密度区（如缩孔），需延长保压时间或提高压力

三.收缩与翘曲变形预测

收缩不均匀预警​​：重量分布不均会导致冷却阶段不同区域收缩率差异。例如，高重量区域因材料致密收缩小，低重量区域收缩大，进而诱发翘曲（如电子外壳边缘变形）。

​​工艺调整依据​​：通过调整保压曲线，使重量分布趋近一致，可减少后续翘曲风险。
