Moldex3D通过2D水路自动创建3D异型水路

Lucky 2024-9-30 18:03:02 发表于 前处理 [显示全部楼层] 回帖奖励 阅读模式 关闭右栏 2 390
Moldex3D软件有异型水路命令,可以通过2D水路路径快速投影在产品面形上产生3D异型水路。

3D异型水路可以更贴近产品轮廓,深入普通水路难以触及的区域,可以快速冷却减少翘曲变形,节省冷却时间。

下面介绍一下通过Moldex3D异型水路命令,使用2D水路自动创建3D异型水路的方法:

一.汇入几何模型

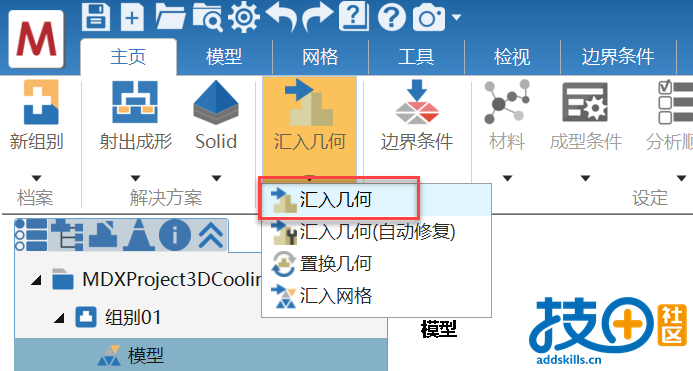

创建一个新的射出成型 (Injection Molding) 专案并选择网格类型(Mesh Type)为Solid。点击”汇入几何”(Import Geometry)

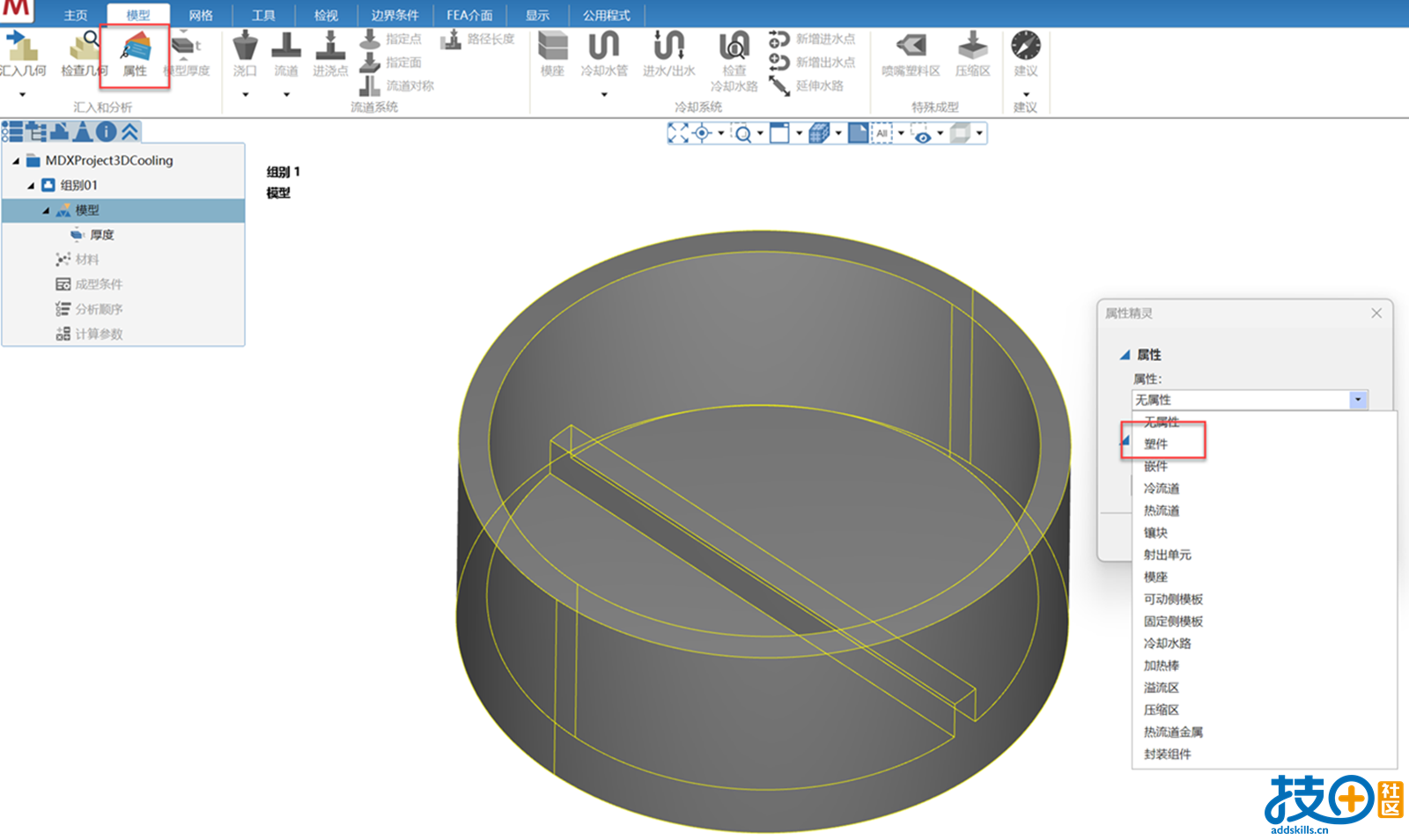

汇入模型后,选中零件,点击“属性”,定义为“塑件”

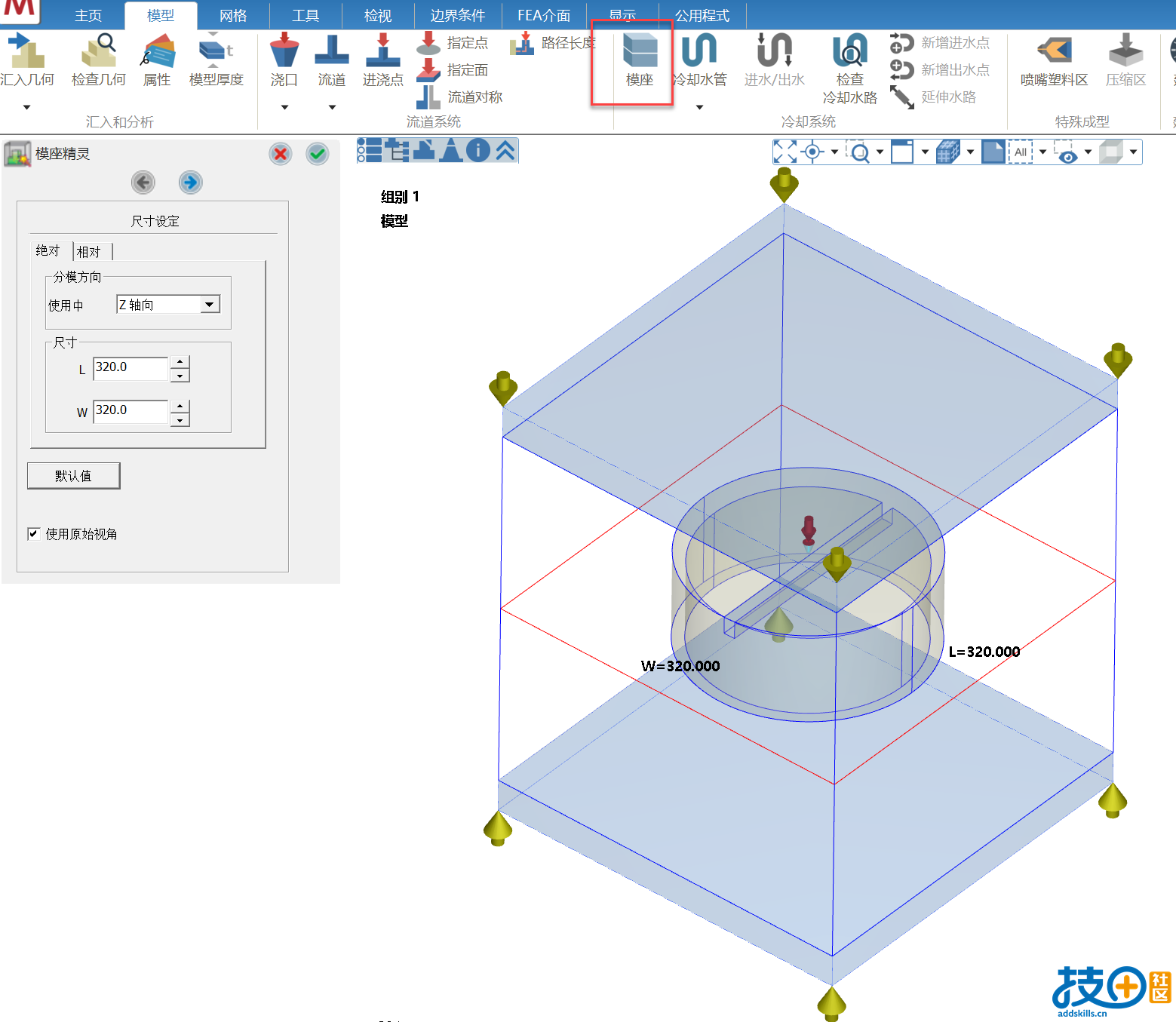

然后在Moldex3D中设计好浇口流道,并添加模座
注意,必须添加模座后,才可以激活<异型水路>命令

二.绘制2D水路路径

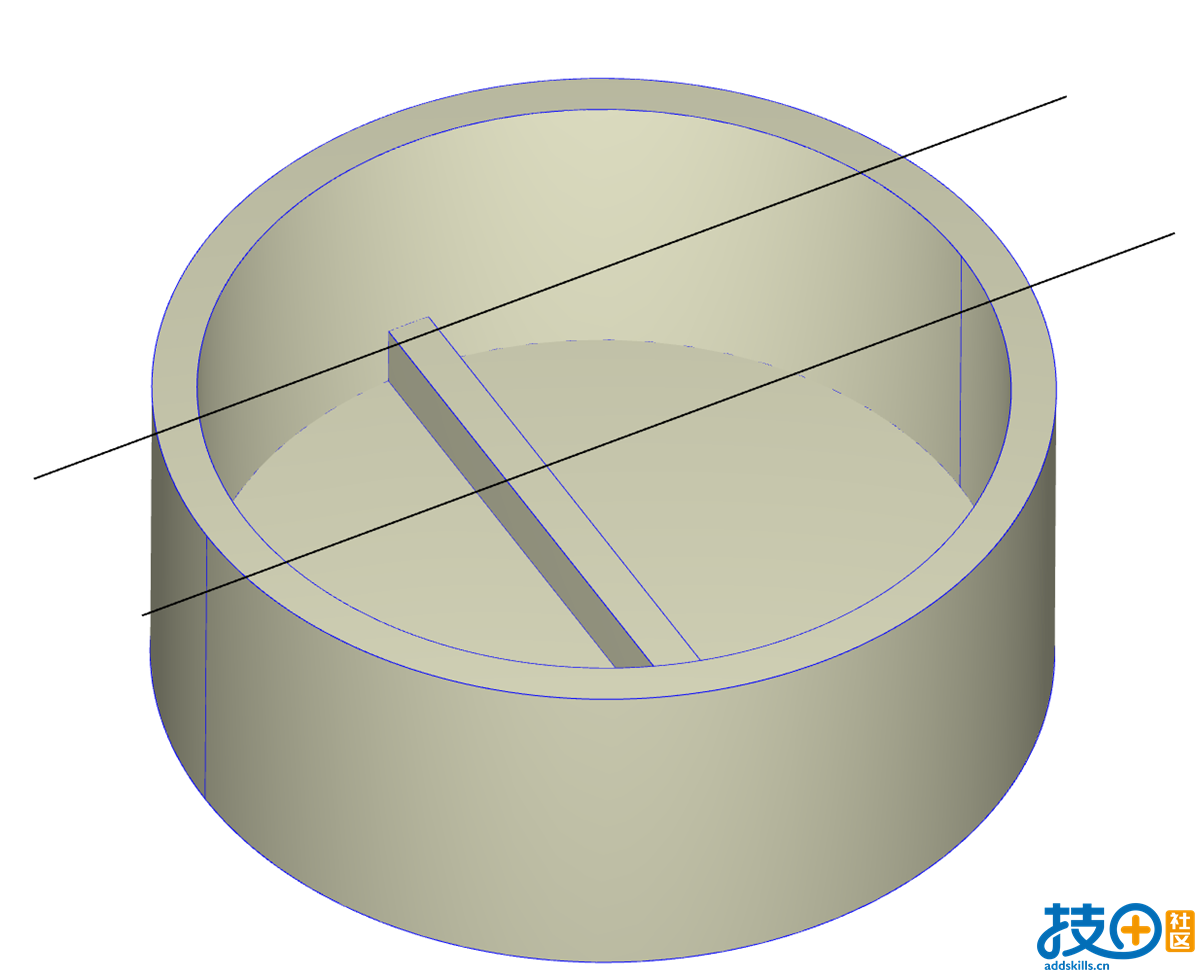

可以导入3D设计软件绘制好的水路路径(2D线)或在Moldex3D工具栏中利用点/线工具绘制水路路劲线段

注意:
1绘制单一水路线段必须为连续且在单一平面上;进出水点设置可在不同轴向
2基于现场应用的考虑,各水路不应该过于复杂或跨过分模面 (虽然Studio允许此类设计)
3线段位置不可以与塑件干涉
4总体2D配置前端与末端要超出产品的投影面积范围
5绘制线段投影的位置需要避开产品的倒勾处;才不易造成投影失败

三.创建3D异型水路

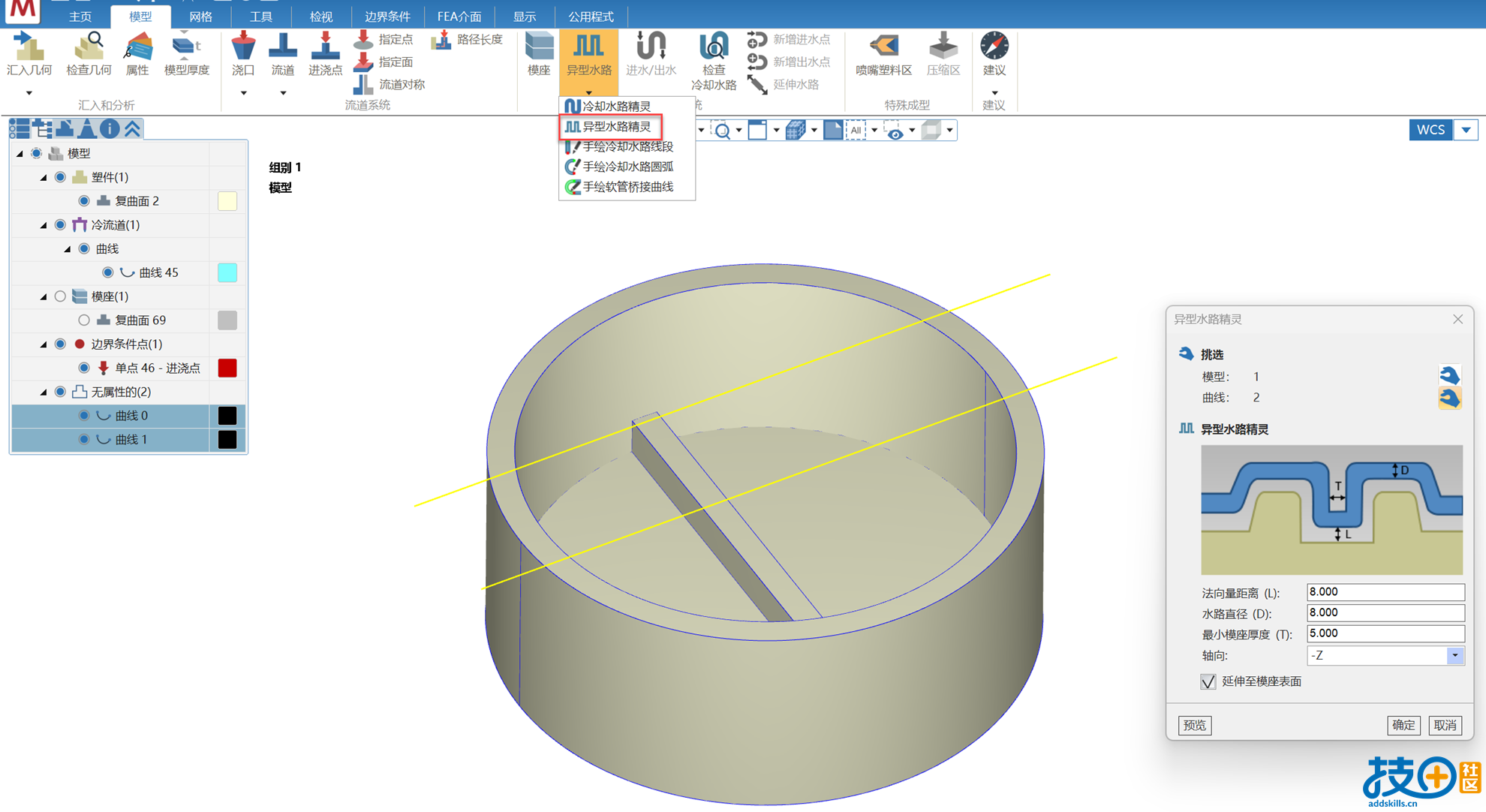

进入模型页签 (Model Tab),点选异型水路 (Conformal Cooling Channel Wizard) 依序选取塑件及曲线进行设计,根据产品几何进行参数设定,完成后,点击确定,2D曲线将会投影在产品面形上产生异型水路。
模型:选择塑件;曲线:选择水路曲线

建议勾选<延伸至模座表面>,这样生成的3D水路会自动延长至模座边界

创建好的3D水路如下图所示:

注 : 精灵中的参数会影响水路如何贴近产品及一些小的特征,虽然越贴近效率越好,但设定时需注意真实可加工性及网格生成的质量。

法向量距离 (L) 需使塑件与水路之间有足够距离
水路直径 (D) 必须符合水路设计准则
最小模座厚度 (T) 需使模座没有太薄的区域
曲线的轴向设定必须配合欲生成的水路方向

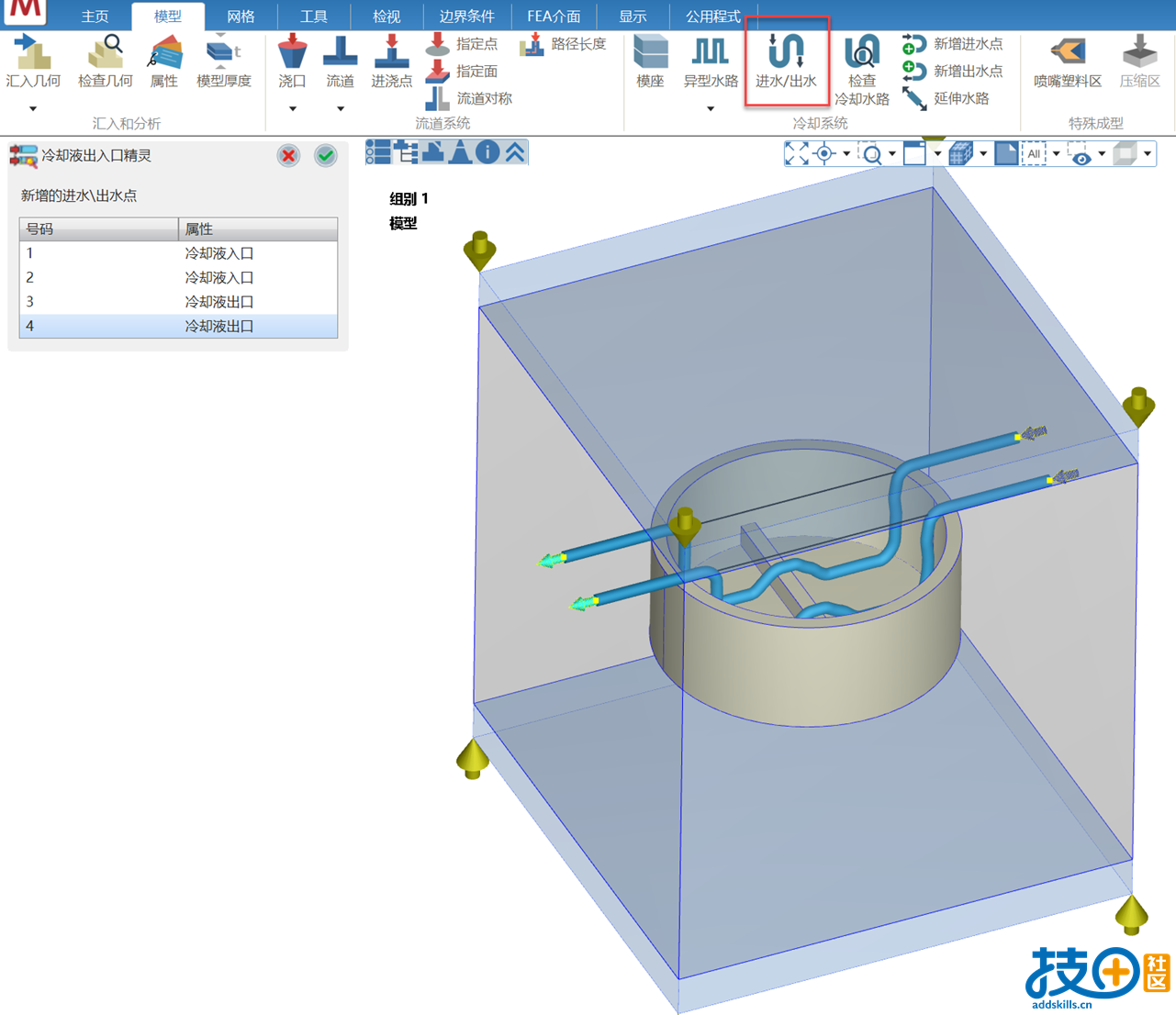

最后,点击添加进水/出水,软件自动添加进出水点,完成后,点击检查冷却水路

四.创建网格及分析设定

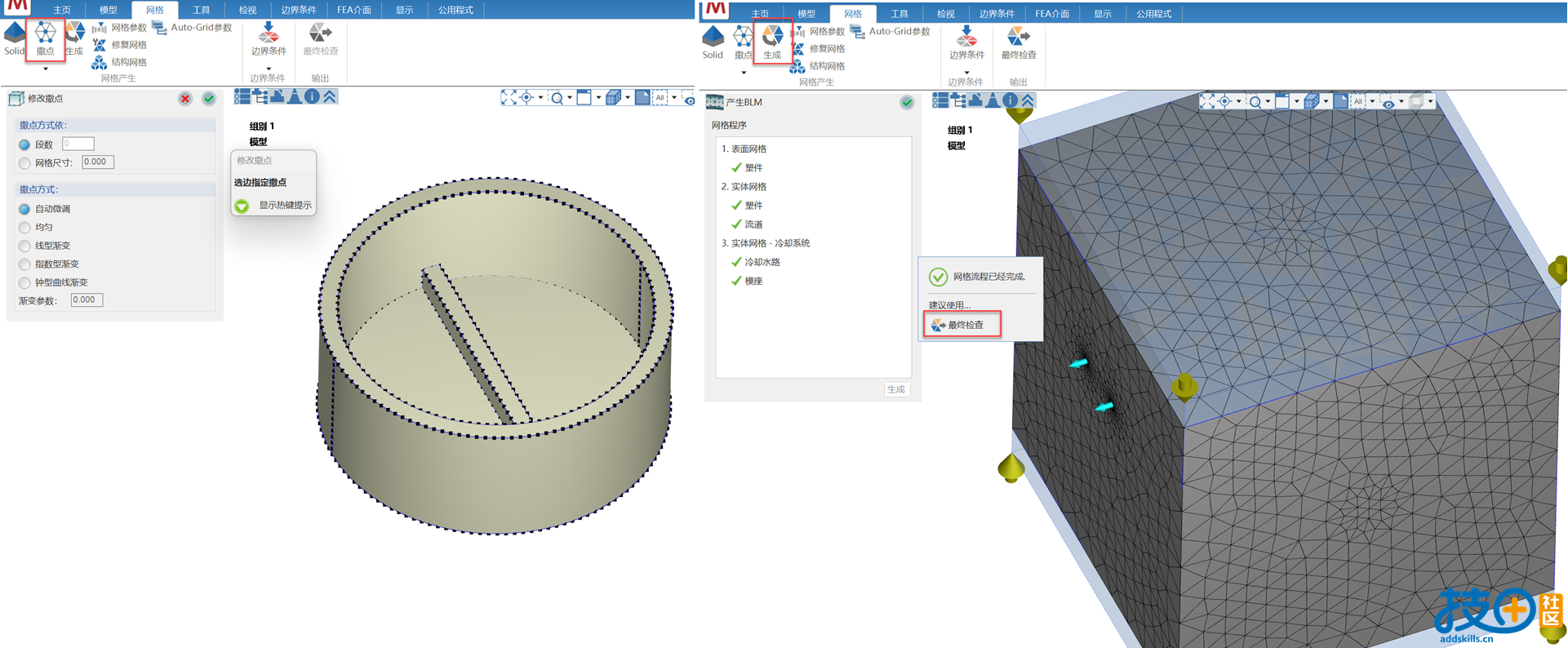

在<网格>页签(Mesh Tab)点击撒点,对塑件撒点(流道如果是外部导入的3D,也需要撒点),水路是线生成的,所以无需撒点,软件自动生成网格,并点击<生成>,网格生成完成后,点击最终检查(Final Check)

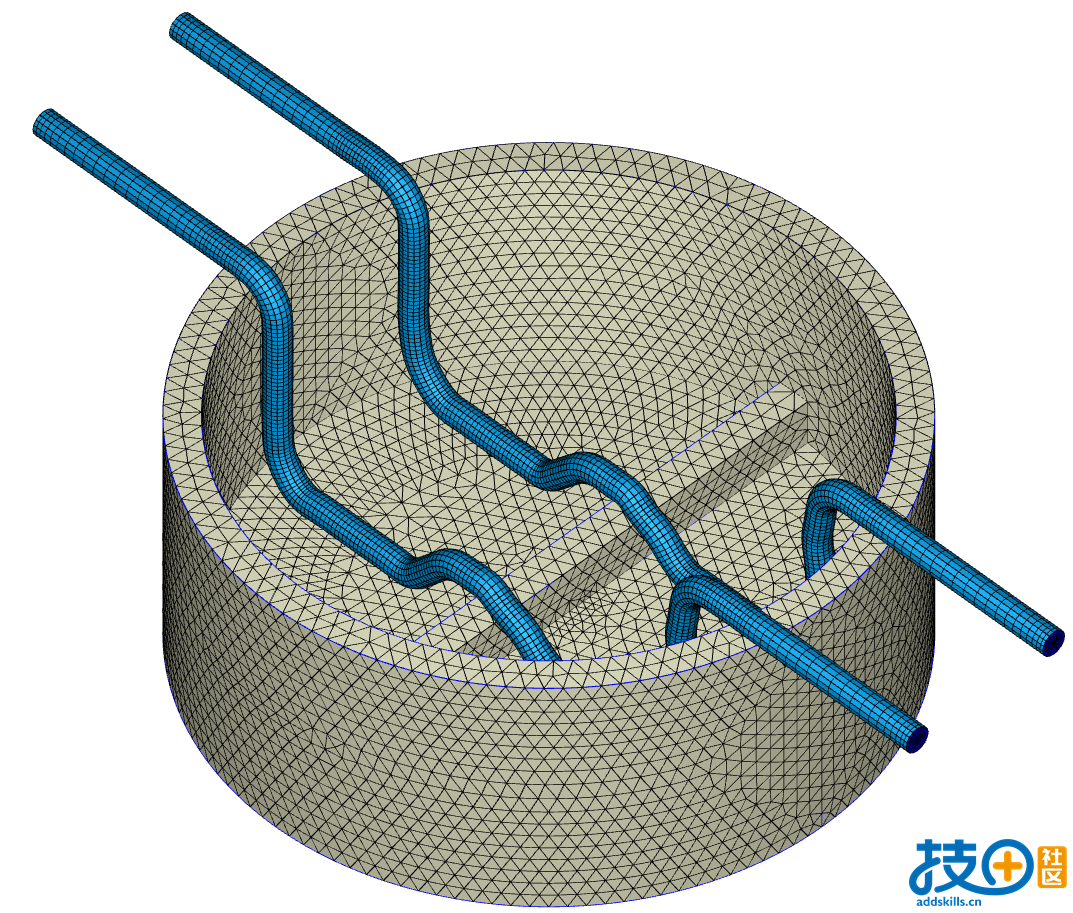

产品和水路网格如下图所示:
最终检查完成后即可开始设定材料/成型条件等分析参数设定,并提交计算

注意

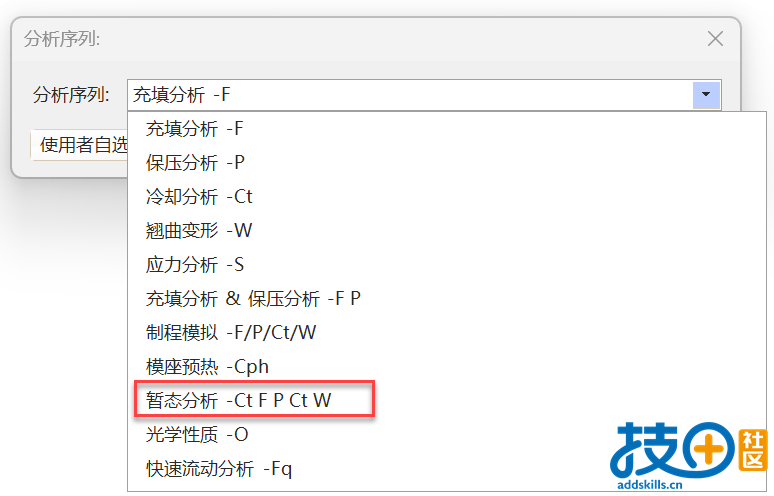

1.分析顺序,需包含冷却,计算结束后才会有冷却结果

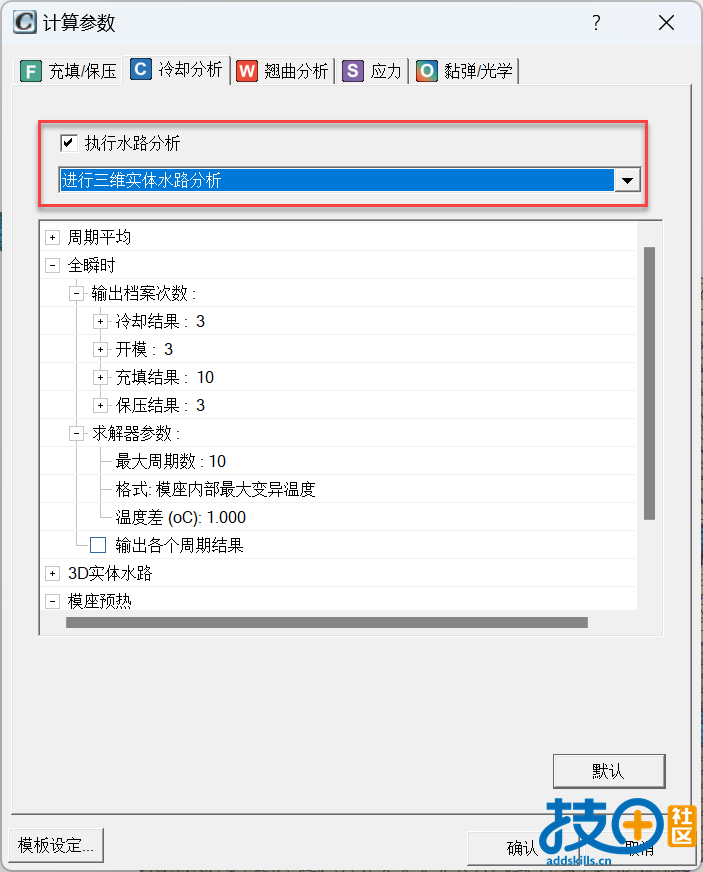

2.在计算参数中,冷却分析页面中启用进阶水路分析来达到更好的模拟效果,勾选执行水路分析

执行水路分析后,在冷却结果中,有更多关于冷却水管的分析结果,比如:冷却水管雷诺数,冷却水管压力,冷却水管温度,冷却水管速度,冷却水管速度向量,流线等结果值,这些结果值,可以更详细的反馈冷却水路的各项结果。

五.结果对比

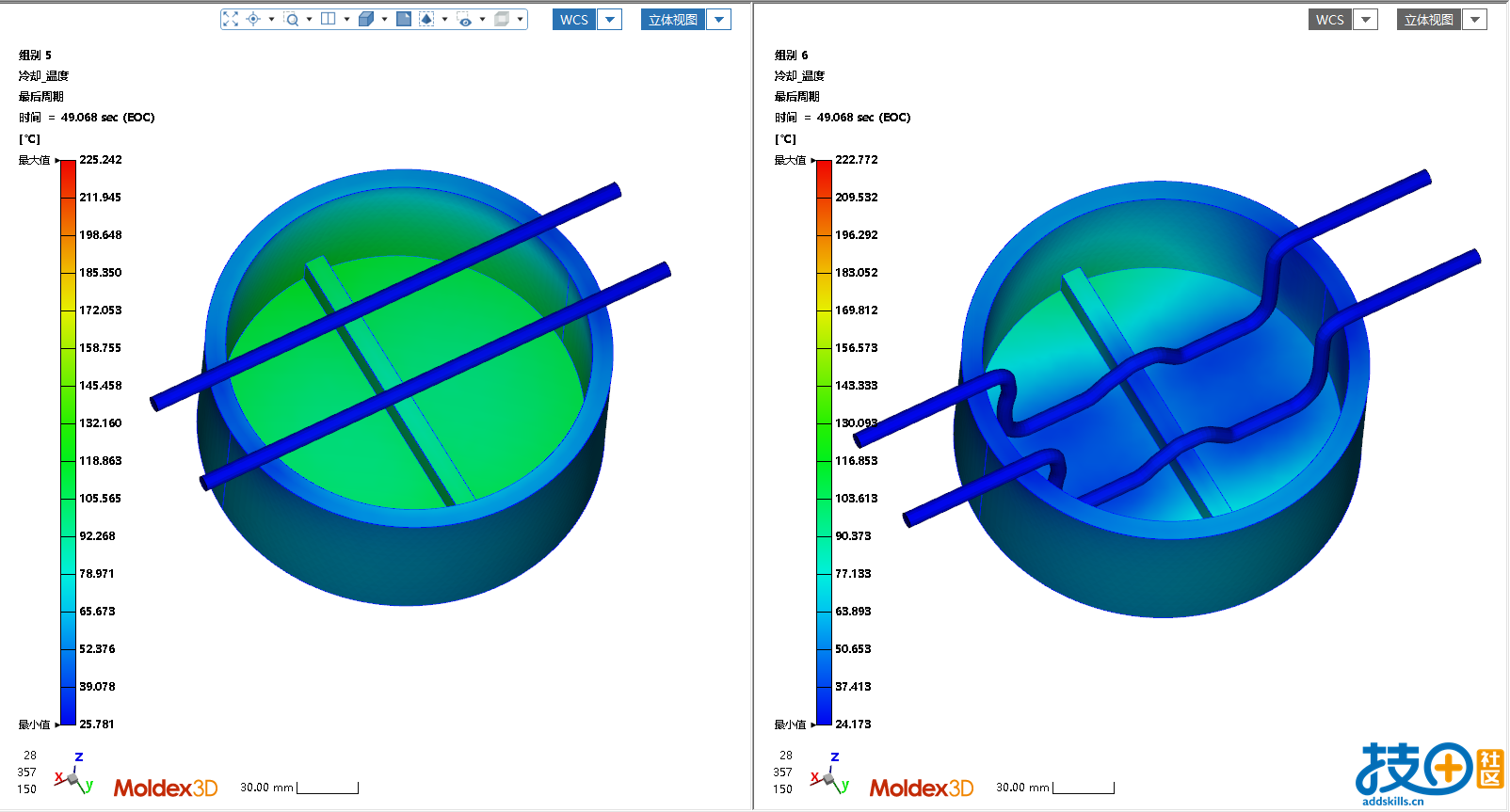

传统水路与3D异型水路结果对比,可以看到3D水路可以使塑件深腔内温度分布更均匀,进而改进积热问题
